MESSE SPECIAL Pumps & Valves
Spiralgehäusepumpen im Fokus
Chemienormpumpen für Prozessindustrie
Dickow Pumpen GmbH & Co. KG.
Auf der Fachmesse Pumps & Valves 2026 stellt Dickow Pumpen mehrere Chemienormpumpen für chemische und petrochemische Anwendungen vor. Im Fokus stehen einstufige Spiralgehäusepumpen mit und ohne Magnetkupplung, die auf die Anforderungen der Prozessindustrie ausgelegt sind und Medien hermetisch vom Umfeld trennen können. Die Ausführungen orientieren sich an der Norm ISO 2858 und decken sowohl Standard- als auch Spezialanwendungen ab.

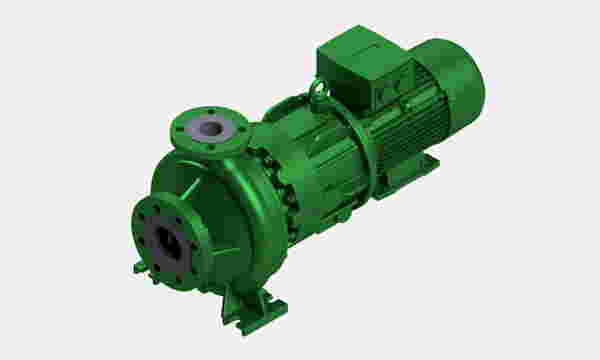

Die Chemienormpumpe NMB ist als einstufige Spiralgehäusepumpe in Blockausführung mit Magnetkupplung ausgeführt. Sie besitzt Gehäuseabmessungen nach ISO 2858. Ein Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Die dabei entstehenden Wirbelströme werden über eine interne Zirkulation abgeführt. Die Welle ist groß dimensioniert und wird durch das Fördermedium berührt. Ihre Lagerung erfolgt in Gleitlagern aus Siliciumcarbid und arbeitet wartungs- und verschleißfrei. Ein vollständiger Axialschubausgleich ist über das gesamte Kennlinienfeld durch die eingesetzte Hydraulik realisiert. Durch den direkt angeflanschten Normmotor entfällt eine separate Kupplungsausrichtung. Varianten und Überwachungsmöglichkeiten erlauben eine an den Betrieb angepasste Auslegung.

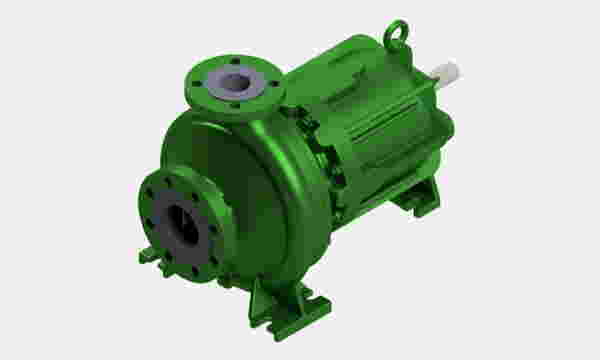

Die Chemienormpumpe NML ist eine einstufige Spiralgehäusepumpe in Nenndruckstufe PN 16 nach ISO 2858 und ebenfalls mit Magnetkupplung ausgerüstet. Ihre Baugrößen weichen vom Kennfeld ab und sind an die Erfordernisse im Betrieb angepasst, sodass ein möglichst optimaler Wirkungsgrad erreicht werden kann. Die Pumpe nutzt eine Permanentmagnetkupplung, der Spalttopf sorgt für eine hermetische Abdichtung des Fördermediums. Ein interner Zirkulationsstrom führt die durch Wirbelstromverluste entstehende Wärme ab. Die Pumpenwelle läuft in Gleitlagern aus Siliciumcarbid. Die Antriebswelle ist in dauerfettgeschmierten Wälzlagern gelagert. Saug- und druckseitige Schleißringe gehören zur Standardausführung. Der Axialschubausgleich erfolgt über Entlastungsbohrungen, Rückenschaufeln oder andere dafür vorgesehene Maßnahmen.
Mit der NCL wird eine weitere Chemienormpumpe in Nenndruckstufe PN 16 nach ISO 2858 präsentiert. Die Baugrößen sind vom Kennfeld abweichend und an die Anforderungen im Einsatz angepasst, um einen möglichst guten Wirkungsgrad zu erreichen. Es handelt sich um eine einstufige, einflutige Spiralgehäusepumpe in Prozessbauweise mit axialem Saugstutzen. Der Druckstutzen ist achsmittig angeordnet und zeigt senkrecht nach oben. Der Axialschubausgleich erfolgt auch hier über Entlastungsbohrungen, saug- und druckseitige Schleißringe sind Standard. Die Lagerung der Pumpenwelle erfolgt je nach Ausführung in einem Zylinderrollenlager und einem Schrägkugellagerpaar oder in beidseitigen Rillenkugellagern. Damit stehen für die chemische und petrochemische Industrie mehrere normgerechte Spiralgehäusepumpen mit unterschiedlichen Lager- und Kupplungskonzepten zur Auswahl.
