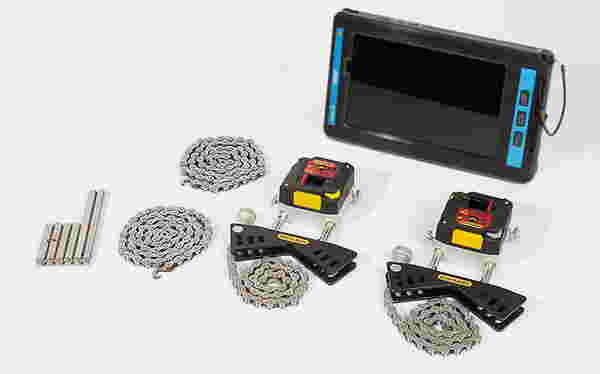

In prozesstechnischen Anlagen führen Vibrationen an Pumpen und anderen rotierenden Aggregaten schnell zu kostspieligen Stillständen. Eine zentrale Ursache ist eine ungenaue Wellenausrichtung zwischen gekoppelten Maschinen wie Motor und Pumpe. Für diese Aufgabe steht ein shaft alignment System zur Verfügung, das ein eigensicheres Tablet einbindet und speziell für den Einsatz in explosionsgefährdeten Bereichen der Zone 1/21 sowie Division 1 ausgelegt ist. Das Wellenausrichtungssystem XT550 arbeitet mit einem Tablet der Baureihe Tab-Ex 03von Pepperl + Fuchs und kommt inzwischen in verschiedenen Industrien wie Energieerzeugung, Stahl-, Chemie- und Wasserwirtschaft zum Einsatz, sowohl bei der Inbetriebnahme als auch in regelmäßigen Wartungszyklen.

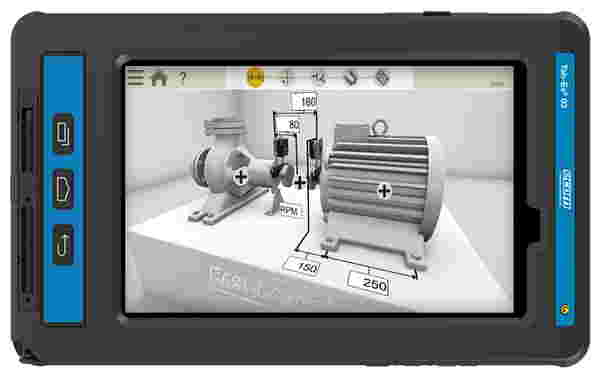

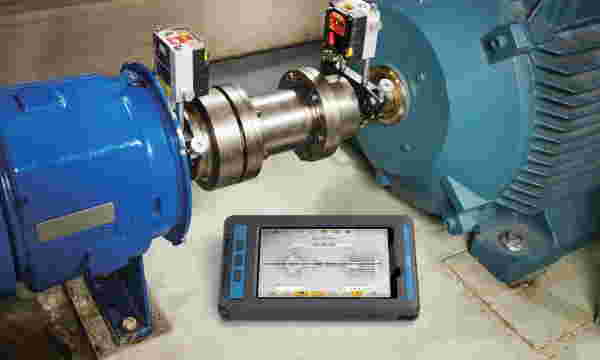

Schon wenige Hundertstel Millimeter Versatz zwischen zwei Wellen können Axial- und Radialkräfte erzeugen, die Lager, Kupplungen und Wellen dauerhaft überlasten. Die Folge sind erhöhte Vibrationen, Hitzeentwicklung, undichte Dichtungen, schleichender Verschleiß bis hin zum plötzlichen Stillstand. Um rotierende Achsen im Feld exakt auszurichten, ersetzt das XT550 klassische Hilfsmittel wie Fühlerlehren oder Lineale durch ein Laser-Ausrichtungssystem. Zwei Lasereinheiten erfassen die relative Position der Wellen zueinander, auch bei engen Einbauräumen. Die Schäfte werden dazu vorsichtig rotiert, von Hand oder mit Hilfsmotor, um exakte Messdaten zu gewinnen. Die zugehörige XT Alignment App auf dem Tablet führt Schritt für Schritt durch Messen, Justieren und Nachmessen und speichert die Ergebnisse inklusive Bilddokumentation.
Ein Teil der Anwender arbeitet in explosionsgefährdeten Bereichen, in denen unter normalen Betriebsbedingungen brennbare Gase, Dämpfe oder Stäube in zündfähiger Konzentration auftreten können, zum Beispiel in Ölraffinerien, Tanklagern, Chemieanlagen, der Zucker- und Getreideverarbeitung oder in Biogasanlagen. Für alle dort eingesetzten elektronischen Geräte gelten strenge Anforderungen: Sie müssen eigensicher konstruiert und nach ATEX sowie IECEx explosionsschutzrechtlich zugelassen sein. Dies betrifft elektrische und thermische Eigenschaften, mechanische Belastbarkeit, Funkverhalten und Oberflächentemperatur. Jedes Gerät muss nachweisen, dass es keine Zündquelle durch Funkenbildung oder unzulässige Erwärmung darstellt. Darüber hinaus waren bei der Auswahl des Tablets Kriterien wie Robustheit im Feldeinsatz, ein großes und auch bei direkter Sonneneinstrahlung gut ablesbares Display, zuverlässige Bedienbarkeit mit Handschuhen, eine Akkulaufzeit von mindestens zehn Stunden unter Volllast sowie stabile Bluetooth-Verbindungen ausschlaggebend.
Das eigensichere Tablet Tab-Ex 03 mit acht Zoll Display basiert auf einem industrietauglichen Android-Gerät, wurde für den Ex-Bereich weiterentwickelt und ist für Zone 1/21 ATEX-zertifiziert. Es verfügt über einen austauschbaren 5.050-Milliamperestunden-Akku mit bis zu elf Stunden Laufzeit, einen handschuhtauglichen Touchscreen mit hoher Helligkeit sowie eine integrierte 13-Megapixel-Kamera zur Fotodokumentation. Im Zusammenspiel mit der XT Alignment App lassen sich Messabläufe führen, Daten und Bilder erfassen, Berichte direkt vor Ort erstellen und revisionssicher speichern, um sie später in zentrale Systeme zu übertragen. Pilotprojekte, unter anderem in einer großen skandinavischen Raffinerie, prüften unter Realbedingungen Bluetooth-Stabilität, Akkulaufzeit, Displayreaktion, Berichterstellung sowie die Integration in bestehende IT-Strukturen und den Umgang mit sicherheitskritischen Dokumenten. Das System wird inzwischen als Komplettpaket mit Tablet oder alternativ mit frei downloadbarer App für bereits vorhandene, Ex-zertifizierte Geräte angeboten, unterstützt durch globalen Service und langfristige Verfügbarkeit von Ersatzgeräten und -teilen.
