Hydromechanische Spanntechnik

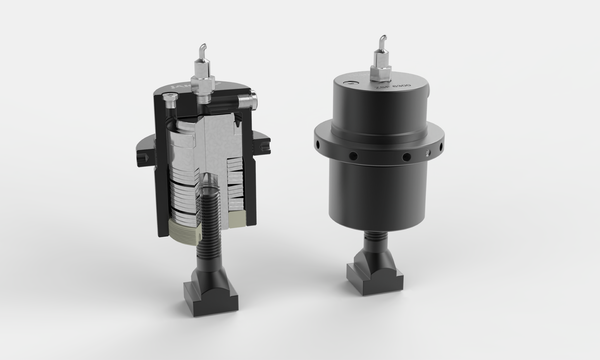

Die hydromechanischen Federspannzylinder des Typs ZSF von Jakob Antriebstechnik dienen als Spannmechanismen für unterschiedliche Anwendungen im Maschinenbau. Sie kommen überall dort zum Einsatz, wo bewegliche Maschinenteile zeitweise fixiert werden müssen, insbesondere im Vorrichtungsbau sowie bei der Werkstück- und Werkzeugklemmung. Die Zylinder sind für diese Aufgaben ausgelegt und sollen eine zuverlässige Klemmung in industriellen Umgebungen ermöglichen.

Die Federspannsysteme kombinieren mechanische und hydraulische Funktionsprinzipien. Die Spannkraft entsteht mechanisch über vorgespannte Tellerfedern, während die Hydraulik ausschließlich zum Lösen der Spannmittel eingesetzt wird, um den Zuganker oder den Druckbolzen freizugeben. Der Druck- oder Zugkolben wird dabei abwechselnd von dem Tellerfederpaket oder vom Hydraulikdruck beeinflusst. Steigt der Öldruck, komprimiert sich das Federpaket und erhöht die Federkraft, bis die gewünschte Klemmkraft erreicht ist. Für die Freigabe des Druck- oder Zugkolbens ist ein höherer Hydraulikdruck erforderlich, der proportional zum Lösehub ansteigt.

Ein technisches Merkmal der Zylinder ist, dass die Spannkraft unabhängig von Öldruckschwankungen oder Leckageverlusten konstant bleibt. Dies erhöht die Betriebssicherheit, da die mechanisch aufgebaute Federkraft erhalten bleibt, auch wenn kein Hydraulikdruck anliegt. Der Einstelldruck wird nur bei der Erstmontage benötigt, um die Spannkraft fein zu justieren. Im regulären Betriebszyklus arbeiten die Zylinder entweder ohne Druck oder mit einem definierten Lösedruck. Bei Federspannzylindern wird in die Gewindebohrung des Zugkolbens ein Spanndorn oder Zuganker eingeschraubt und gesichert; auf Anfrage sind einteilige Ausführungen oder Sondergewinde erhältlich.

Für den Betrieb der Federspannsysteme ist ein Hydraulikaggregat erforderlich, das mit einem Manometer, einem Druckbegrenzungsventil, einem Schaltmagnetventil und einem Druckschaltgerät ausgestattet sein sollte. Die Kombination aus kurzer Betriebszeit des Hydraulikaggregats, niedrigen Anschaffungskosten, erhöhter Betriebssicherheit, vielseitigen Einsatzmöglichkeiten und einfacher Bedienung macht die hydromechanischen Federspannzylinder für zahlreiche Anwendungen in der industriellen Spanntechnik interessant. Damit tragen sie zur sicheren Fixierung von Werkstücken, Werkzeugen und beweglichen Maschinenteilen in unterschiedlichen Fertigungs- und Vorrichtungskonzepten bei.
