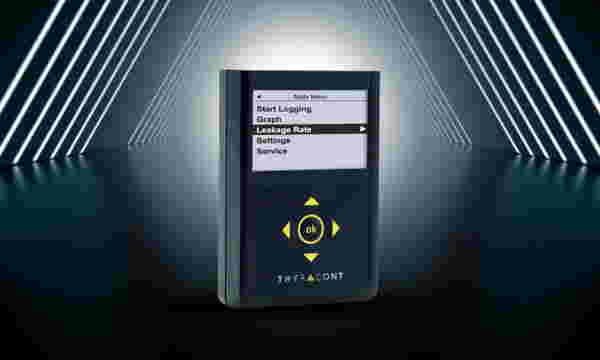

Kompakte Messtechnik für Lecktests
Thyracont GmbH
Das Gerät eignet sich unter anderem für
die direkte Drucküberwachung von Vakuumkammern, Evakuierungsprozessen und Produktionsanlagen
Leckratenbestimmung per Druckanstiegsmessung
Die Leckratenbestimmung erfolgt nach einem bewährten und praxisnahen Verfahren: Zunächst wird die Vakuumkammer mithilfe einer Pumpe auf den gewünschten Enddruck evakuiert. Anschließend wird das System vom Pumpensystem getrennt, indem Ventile geschlossen werden.

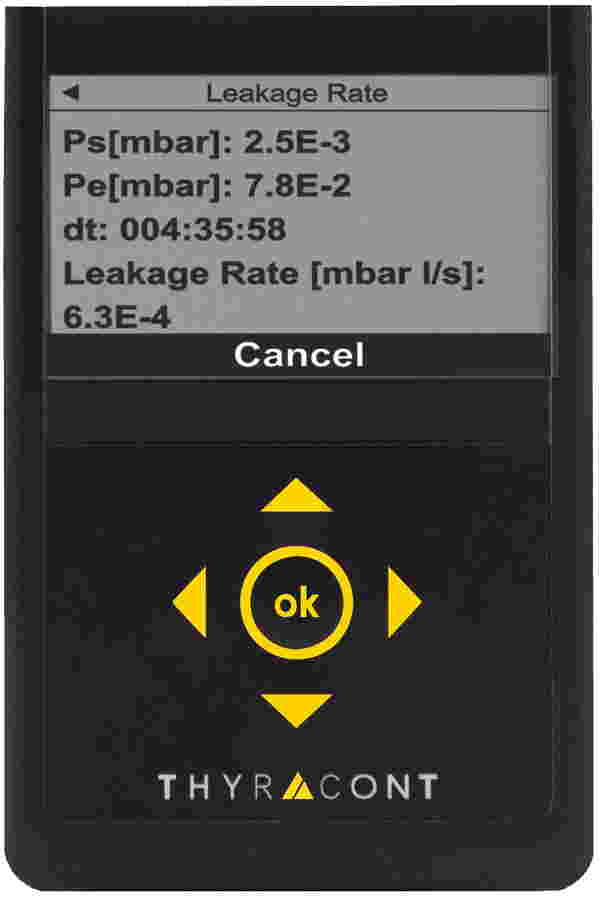

Das VD850 zeichnet nun den Druckverlauf im abgeschlossenen System auf. Die Steigung dieser Druckkurve dient als Maß für die integrale Leckrate. In die Berechnung der Leckrate fließt dabei das Volumen der Vakuumkammer ein, das möglichst genau bekannt bzw. realistisch abgeschätzt werden muss, um belastbare Ergebnisse zu erhalten. Besonders bei komplexen Anlagen oder variablen Aufbauten kommt der korrekten Volumenannahme eine entscheidende Bedeutung zu. Das Verfahren erlaubt eine schnelle und zuverlässige Aussage über die Dichtheit des Systems – ohne zusätzlichen Messaufwand.
Alle Messwerte werden im internen Datenlogger mit Zeitstempel der integrierten Echtzeituhr gespeichert. Die Datenübertragung erfolgt wahlweise über USB-C oder Bluetooth LE an einen PC oder ein mobiles Endgerät. Mit der VacuGraph-Software lassen sich die Messdaten übersichtlich visualisieren und für weiterführende Analysen auswerten.
Flexibel einsetzbar in Praxis und Forschung
Durch die Kombination aus direkter Messung, integrierter Datenspeicherung und intuitiver Softwareunterstützung eignet sich das VD850 gleichermaßen für Anwendungen in Service und Wartung, in der Produktion sowie in Forschungs- und Entwicklungsumgebungen. Die Ergebnisse sind unmittelbar am Gerät ablesbar oder lassen sich softwaregestützt detailliert analysieren.
Praxisbeispiel aus der Industrie
Ein Anwender aus der Praxis ist spezialisiert auf die Fertigung von Dünnschicht- und Kurzwegdestillationsanlagen zur thermischen Stofftrennung. Die Volumina der eingesetzten Labor- und Pilotanlagen liegen je nach Anlagentyp zwischen 1 und 50 Litern.
Zur Qualitätssicherung wird hier eine 30-minütige Druckanstiegsmessung durchgeführt. Die zulässige Leckrate beträgt 0,1mbar·l/s, der geforderte erreichbare Enddruck liegt bei 0,001mbar. Mit dem eingesetzten Kompakt-Vakuummeter lassen sich diese Anforderungen zuverlässig überprüfen und dokumentieren.
Die präzise Leckratenbestimmung und kontinuierliche Drucküberwachung sind entscheidende Faktoren für die Betriebssicherheit und Effizienz moderner Vakuumanlagen. Kompakte Messlösungen mit integrierter Datenauswertung bieten Anwendern dabei eine praxisnahe und wirtschaftliche Möglichkeit, Vakuumprozesse zuverlässig zu überwachen und abzusichern.
