 Qualitätssicherung im Produktionsprozess

Dichtheitsprüfgerät für direkt
befüllbare Produkte

CETA Testsysteme GmbH

Viele Verpackungen (zum Beispiel Flow-Wrap, Flow-Pack, Blisterverpackungen, Flaschen, Kanister) und Komponenten (zum Beispiel Verschlüsse, Klappenhähne) müssen dicht sein gegen das Eindringen beziehungsweise den Austritt von Medien. Um dies sicherzustellen, werden sie während des Fertigungsprozesses im Takt der Produktionslinie auf Dichtheit geprüft. Die Spannbreite der zu prüfenden Produktvolumen erstreckt sich von 0,1 Milliliter bis zu 1.000 Liter. Aufgrund der guten Verfügbarkeit wird häufig das kostengünstige Prüfmedium Druckluft und das Druckverlustverfahren eingesetzt, wenn es für die Prüfung geeignet ist.

Für die Anforderungen der Verpackungsindustrie hat Ceta das Dichtheitsprüfgerät Cetatest LV (Large Volume) entwickelt, das sich besonders für direkt befüllbare Produkte eignet. Es ist in zwei elektronisch geregelten Druckvarianten (-800 beziehungsweise +200mbar) erhältlich und deckt damit typische Prüfdruckbereiche für Verpackungen von Flaschen bis 1 Liter bis hin zu IBCs mit über 1.000 Litern Volumen ab. Großpackmittel (IBC), die für den Transport gefährlicher Güter bestimmt sind, fallen unter die Gefahrgutregel BAM-GGR 002 und müssen gemäß IMDG Code sowie RID/ADR (Kapitel 6.5.4.4.1 und 6.5.4.4.2) erstmalig und wiederkehrend auf Dichtheit geprüft werden – eine Anwendung, für die das Cetatest LV geeignet ist. Die Turbo-Füllen-Funktion verkürzt dabei den Füllprozess bei großvolumigen Prüfteilen deutlich.

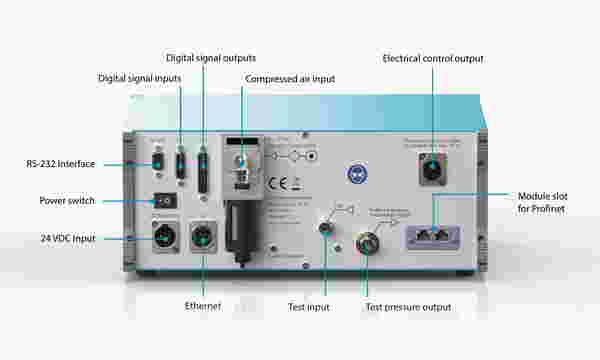

Zur Standardausstattung gehören digitale I/O-Schnittstellen, RS-232, USB (Host), Ethernet und Profinet. Über das integrierte Steuerventil können externe Ventile geschaltet werden. Das Hauptventilsystem ist FDA-konform, optional ist ein UL-zertifiziertes Netzteil verfügbar. Das Prüfgerät wird mit einem international anerkannten Kalibrierschein (DIN EN ISO/IEC 17025) und bis zu drei Jahren Gewährleistung geliefert.

Im Rahmen der Qualitätskontrolle werden viele Lebensmittelprodukte (zum Beispiel Salamisnacks oder Chipstüten), verpackt in Schlauchbeutel (Flow-Pack) oder Standbodenbeutel (Doypack), auf Dichtheit geprüft. Grob undichte Verpackungen oder solche mit unzulässiger Leckage müssen erkannt und ausgeschleust werden.

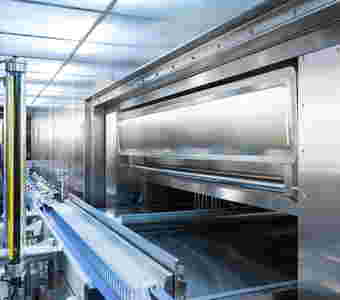

Für die Integration in den Produktionsprozess wurde ein Inline-Prüfmodul entwickelt, das Bildverarbeitung mit künstlicher Intelligenz und eine Dichtheitsprüfung mit Druckluft kombiniert. Das Produkt wird in eine Aufnahme eingelegt und anschließend von einer flexiblen Membranhaube umschlossen. Bei Evakuierung legt sich die Membran an das Produkt an; je nach Größe können mehrere Produkte gleichzeitig geprüft werden. Das speziell entwickelte Prüfgerät erzeugt Prüfdrücke zwischen -150 und -800mbar und steuert den Prüfablauf.

Bei einem Grobleck wird die Verpackung sofort evakuiert, wodurch die Membran dicht am Produktinhalt anliegt. Das Bildverarbeitungsverfahren wird zur Erkennung von Grobleck-Produkten eingesetzt. Dieser Zustand wird nach dem Training des Systems erkannt. Die Auswertung dauert nur etwa 300ms und erfordert keine präzise Produktpositionierung.

Bei Nicht-Grobleck-Produkten wird die leckagebedingte Druckänderung quantitativ gemessen und bewertet. Je nach Prüfkopf sind Lochgrößen bis hinab zu 10 μm erkennbar. So können auch typische Fehler an der Siegelnaht identifiziert werden, zum Beispiel bedingt durch falsche Siegelparameter, verschmutzte Siegelbacken.

Im Zuge der Qualitätskontrolle rekonditionierter IBCs wird neben dem Behälter auch der montierte Auslaufhahn (bisweilen auch als Auslaufventil bezeichnet) separat auf Dichtheit geprüft. Dafür wurde ein kompakter Standalone-Prüfstand entwickelt, bestehend aus einem Spannadapter für Auslaufhähne und der Unterdruckvariante des Dichtheitsprüfgerätes Cetatest LV mit integrierter Vakuumerzeugung. Die kurze Bauweise des Spannadapters ermöglicht auch die Prüfung sehr kurzer Auslaufhähne. Der Mitarbeiter führt den Adapter manuell ein; nach Betätigung wird er innenspannend fixiert.

Ein flexibler Balg dichtet Durchmesser von 42 bis 54 Millimeter zuverlässig ab und eignet sich damit für 2“-Auslaufhähne und Camlock-Armaturen. Ein Multifunktionskabel versorgt den pneumatischen Adapter mit 6bar Druckluft, führt die Messleitung und überträgt das Startsignal. Über einen Taster wird das Abdichtelement gespannt und der Prüfablauf gestartet. Das Cetatest LV ermöglicht schnelle, präzise Messungen bei typischen Prüfdrücken von -500mbar und einer zulässigen Leckagerate von 10⁻²mbar·l/s.

Mit interessanten und erprobten Lösungen für die 100 Prozent Dichtheitsprüfung von Verpackungen im Fertigungsprozess ist das Untrenhemen auf der Messe components, als Teil der internationalen Fachmesse der Verpackungsindustrie interpack 2026, vom 07. bis 13. Mai 2026 in Düsseldorf, vertreten.
