Rohrleitungen digital planen

Medienbrüche und deren Auswirkungen

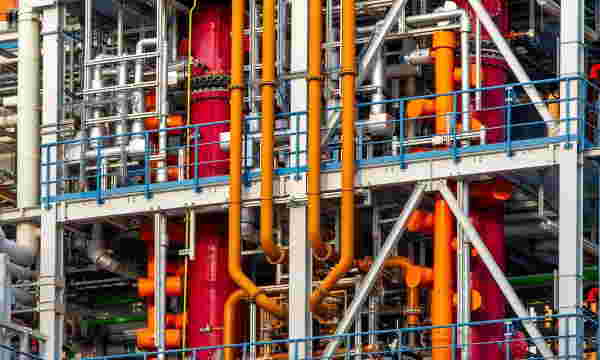

Ein weiteres Problem stellt der Medienbruch zwischen den verschiedenen Planungsschritten dar. Informationen aus der R&I-Planungsphase fließen häufig nicht direkt in die 3D-Planung ein. Ebenso müssen Rohrleitungsisometrien meist separat erstellt werden, was zusätzliche Ressourcen bindet. Diese nicht integrierten Prozesse führen zu längeren Projektlaufzeiten und erhöhen das Risiko von Fehlern, die teure Nacharbeiten erforderlich machen können. Die Planung von Rohrleitungen in verfahrenstechnischen Anlagen erfordert präzise R&I-Schemata, eine konsistente 3D-Planung und präzise Isometrien. Häufig behindern jedoch Medienbrüche, manuelle Schritte und fehlende Qualitätskontrollen den Prozess.

Integrierte Prozesse

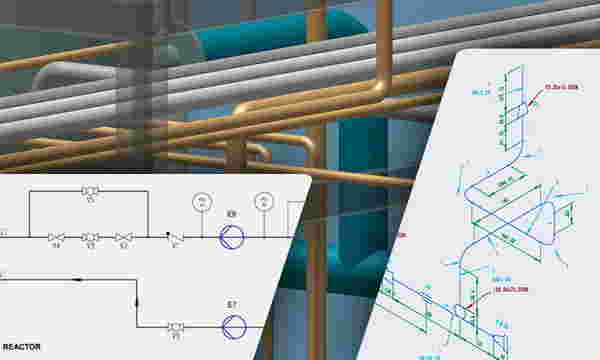

Moderne Softwarelösungen setzen genau hier an. Sie integrieren die verschiedenen Planungsschritte in einer Lösung und ermöglichen eine automatisierte Weiterverarbeitung der Daten. So werden R&I-Schemata direkt mit der 3D-Planung verknüpft, sodass alle Informationen ohne manuelle Zwischenschritte übernommen werden können. Die Generierung von Rohrleitungsisometrien erfolgt sogar komplett automatisiert auf Basis der 3D-Planung. Diese Integration spart nicht nur Zeit, sondern reduziert auch die Fehleranfälligkeit. Die im R&I-Diagramm vorgenommenen Anpassungen fließen direkt in die 3D-Planung und die dazugehörigen Isometrien ein. So bleiben die Daten konsistent und alle Beteiligten arbeiten mit der gleichen Informationsbasis.
