 Homogene Substratmasse ohne Festkörper

Mischmodul für Biogaserzeugung

Pumpenfabrik Wangen GmbH

Die Gaserzeugung in einer Biogasanlage erfordert eine perfekte Mischung aus flüssigen und festen Einsatzstoffen sowie möglichst wenig Störstoffe und Festkörper. Das BIO-ROXX-Modul von Wangen Pumps beschleunigt die Fermentation und erhöht den Biogasertrag, indem es feste und flüssige Phasen zu einer perfekten Substratmasse aufbereitet, den Lufteintrag auf ein Minimum reduziert und Festkörper, wie Steine, entfernt.

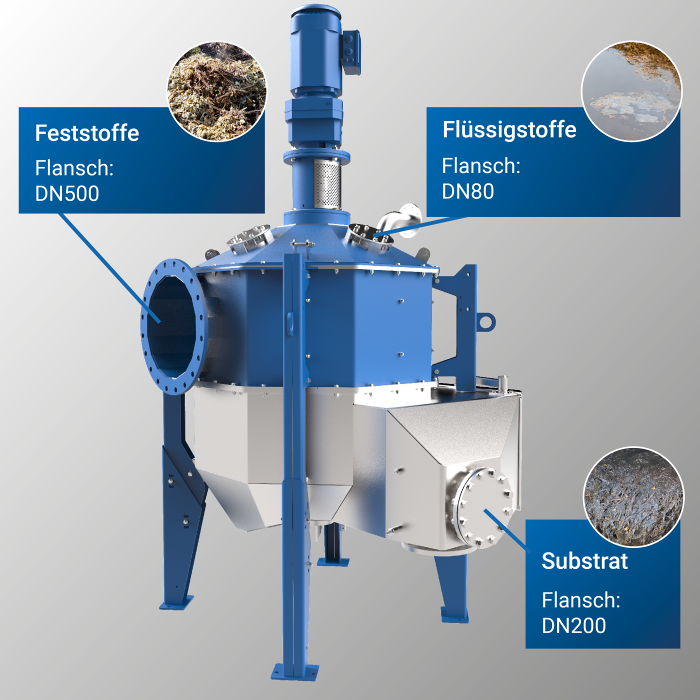

Die Position des BIO-ROXX zwischen Trockensubstrat-Rachen und Flüssigkeitszufuhr und dem Fermenter liefert ein homogenes Substrat, das in der Biogasanlage schneller zersetzt wird und somit die Gaserzeugung beschleunigt. Ideal für Anlagen mit 1–10 MW ist der BIO-ROXX ein echter Gewinn im Bereich Biomethan, in dem hochreines Gas gefordert ist, das die Netzvorgaben erfüllt.

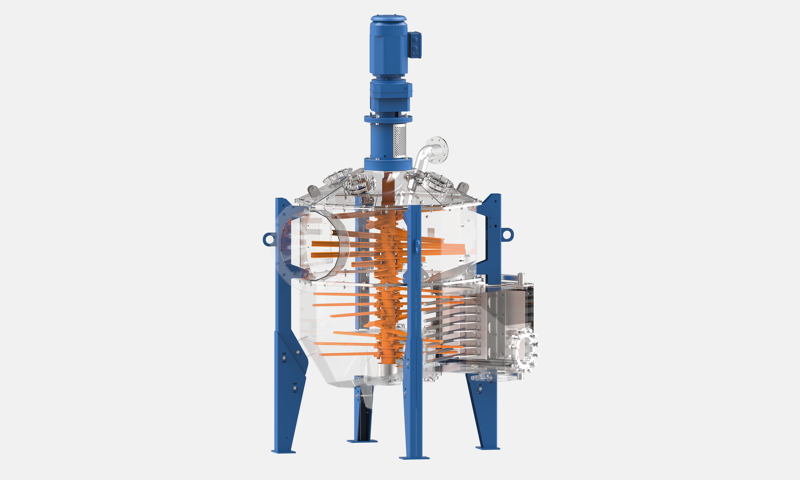

Aufbau des Mischmoduls

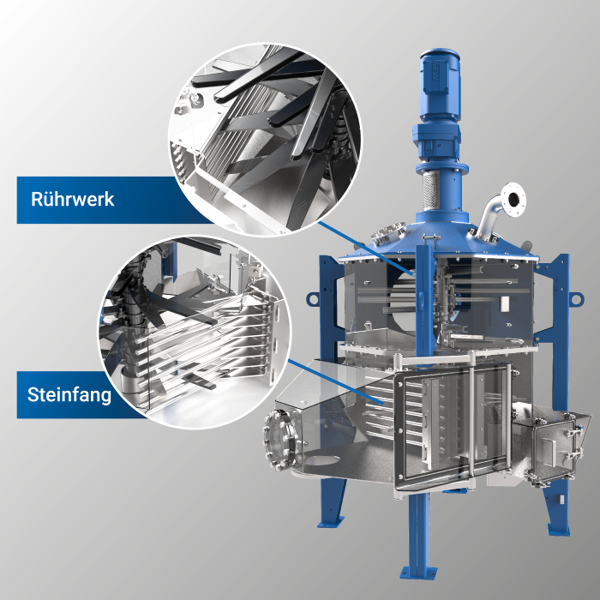

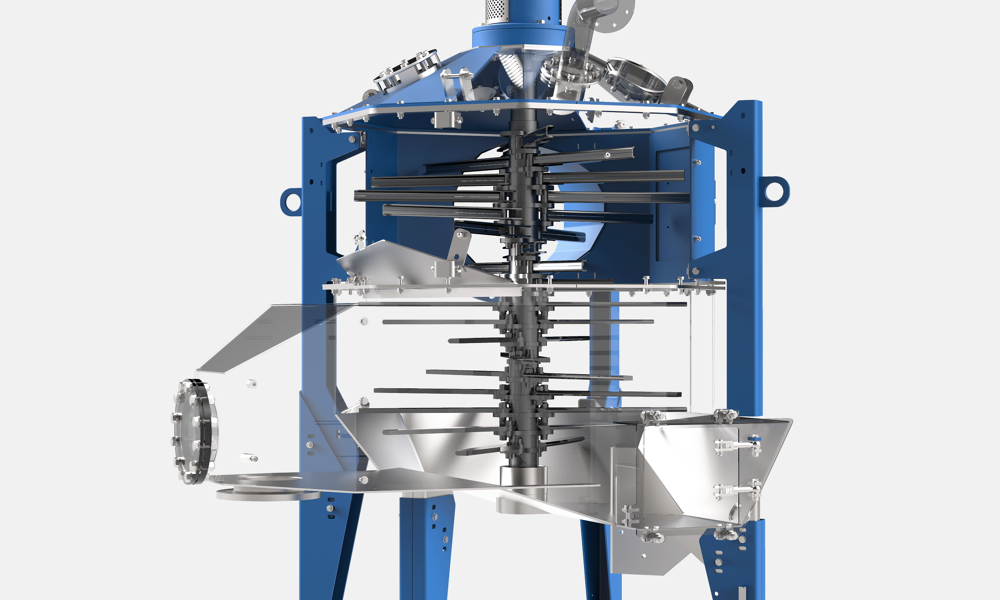

Die versiegelte Mischkammer des BIO-ROXX gepaart mit einer Abführpumpe unter dem Füllstand sorgen dafür, dass keine Luft eindringen und den anaeroben Gärprozess beeinträchtigen kann. Die Anordnung der Rührstäbe und -messer in der Kammer stellt sicher, dass organische Feststoffe gleichmäßig aufgeschlämmt und verdünnt werden, damit sich die anaeroben Bakterien optimal vermehren und das organische Material in Biogas umwandeln. Beim Durchmischen wird die Viskosität verringert, was den Wirkungsgrad des Fermenters verbessert und verhindert, dass sich eine Schwimmschicht bilden kann – ein Phänomen, das auftritt, wenn faserige Feststoffe sich als eine Art Kruste auf der Oberfläche ansammeln. Der BIO-ROXX verhindert Schwimmstoffe und sorgt für eine geringe Viskosität. So ermöglicht er eine perfekte Gaserzeugung, senkt den Energieverbrauch der Mischwerke und verhindert Schäden an den Rührblättern, die den Inhalt des Fermenters durchmischen.

Voraussetzungen für eine optimale Gaserzeugung in einer Biogasanlage sind eine perfekte Mischung aus flüssigen und festen Einsatzstoffen, ein Minimum an Störstoffen und ein unterbrechungsfreier Gärkreislauf.

Zuverlässige Entfernung von Störstoffen

Störstoffe wie Luft können eine effiziente Biogaserzeugung behindern. Steine, Glas, Holz und Metallteilchen können sich am Boden des Fermenters absetzen und im Laufe der Zeit die Behälterkapazität verringern. Außerdem können sie Leitungen, Pumpen und andere Anlagenteile beschädigen oder verstopfen.

Organische Substrate mit einem Trockenanteil von bis zu 18 Prozent passieren den BIO-ROXX mit einer Geschwindigkeit von mehr als 85m3/h. Dank der Verweilzeit im Modul können Fremdkörper auf den Boden der Mischkammer sinken, wo sie in einem Steinfang gesammelt und sicher ausgetragen werden. Dadurch gelangen keine Festkörper in den Fermenter. Das Leeren der Gärbehälter zu Wartungs- und Reparaturzwecken entfällt.

Der BIO-ROXX von Wangen Pumps unterstützt eine effiziente Biogas- und Biomethanerzeugung, indem er das Substrat aufbereitet, Fest- und Flüssigstoffe vermischt und Störstoffe wie Steine und Metallteilchen entfernt.

Flexibel einsetzbar

Das BIO-ROXX-Modul von Wangen kann eine Vielzahl organischer Stoffe verarbeiten, unter anderem Stroh, Maisstängel, Getreide-Ganzpflanzensilage (GPS), Mist und Lebensmittelabfälle. Enthält das Substrat regelmäßig Stoffe mit einer Faserlänge von über 30 Zentimetern, wird der BIO-ROXX meist mit einer Hammermühle, einem Extruder oder einem Zerkleinerer kombiniert, um eine höhere Betriebsproduktivität zu erreichen.

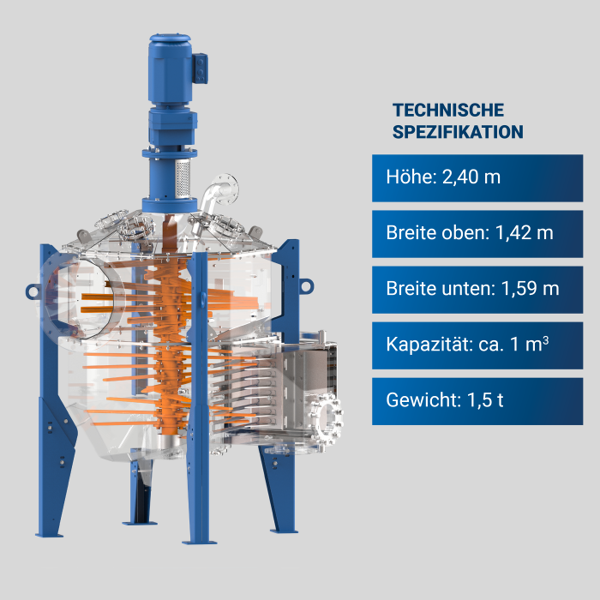

Mit seiner robusten und gleichzeitig effizienten Stahlkonstruktion kann der BIO-ROXX problemlos sowohl in mesophilen als auch in thermophilen anaeroben Gärprozessen eingesetzt werden. Er kann eine Substratmasse mit einem Trockensubstanzgehalt von bis zu 18 Prozent verarbeiten und liefert konstruktionsbedingt auch unter widrigen Bedingungen, einschließlich hoher Temperaturen, eine zuverlässige Leistung. Zudem eignet er sich für ein immer größer werdendes Spektrum heterogener Substrate. Das macht den BIO-ROXX zu einer erstklassigen Wahl für Biogasanlagen weltweit und begegnet den stetig wachsenden Anforderungen der Biogasindustrie innovativ.
