Technische Grundlagen

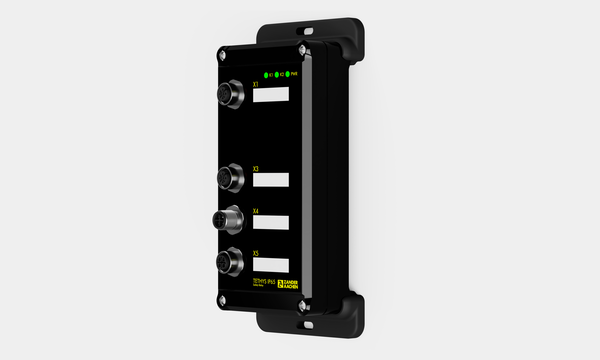

Die TETHYS IP65-Serie ist durch ihre IP65-Schutzart staub- und strahlwassergeschützt, ideal für den dezentralen Einsatz ohne Schaltschränke. Dies reduziert Installationskosten und Ressourcenverbrauch. Das TETHYS IP65 SR ist ein universelles Sicherheitsrelais mit drei Sicherheitskontakten zum Abschalten von Lasten wie Motoren oder Hydraulikventilen. Es wertet Sicherheitssensoren wie Not- Aus-Schalter, Lichtvorhänge, Schutztüren oder Schaltmatten aus. Die Versorgungsspannung beträgt 24 V DC, die Schaltleistung summiert bis 18 A bei 250 V AC oder 5 A bei AC-15/DC-13. Ein Halbleiter- Meldeausgang informiert über den Schaltzustand, optional ist ein potentialfreier Meldekontakt möglich.
Vier Basisvarianten unterstützen Sensoren mit potentialfreien oder OSSD-Ausgängen, mit automatischem oder dualem Startverhalten (manuell/automatisch). Damit lassen sich alle klassischen Sicherheitssensoren auswerten, von Not-Aus-Tastern über berührungslose RFID-Schalter und Verriegelungen bis hin zu sicheren Lichtschranken.

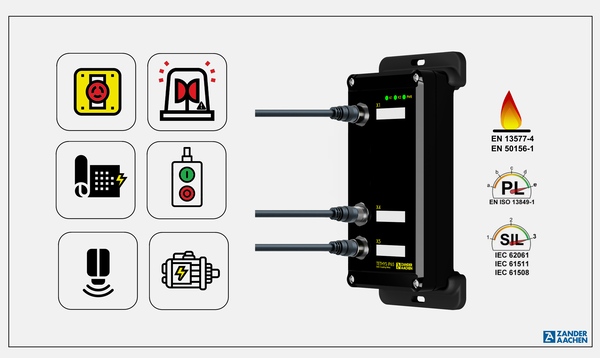

Das TETHYS IP65 KR ermöglicht galvanische Trennung und Kontaktvervielfältigung. Durch die modulare Systemarchitektur sind kundenspezifische Anpassungen problemlos möglich: Flanschtyp, Pinbelegung, Startverhalten oder Kommunikation lassen sich flexibel konfigurieren, um spezifische Anwendungsanforderungen zu erfüllen, z. B. für maßgeschneiderte Sensoren oder spezielle Verkabelungen. Sicherheitsstandards erreichen PL e, Kategorie 4 (EN ISO 13849-1) und SIL 3 (EN 62061), mit Zertifizierungen für Feuerungsanlagen (EN 50156-1, EN ISO 13577-4). Das Design widersteht Vibrationen, Schocks und Temperaturen von -25 bis +65 Grad Celsius.
Retrofit in einer Verpackungsanlage
Ältere Verpackungsanlagen erfüllen oft nicht aktuelle Sicherheitsstandards. Ein Steuerungswechsel ist teuer und erfordert Neuzertifizierungen. Das TETHYS IP65 SR ermöglicht dezentrale Nachrüstung: Ein Schutztürsensor an einer Kartonieranlage wird direkt ausgewertet, und bei geöffnetem Schutzbereich schaltet das Modul nur die betroffenen Antriebe (zum Beispiel Kartonaufrichter) ab.
- Keine Änderung der Originalsteuerung: Die SPS bleibt unberührt, keine Neuzertifizierung nötig.
- Selektive Abschaltung: Nur der betroffene Maschinenteil stoppt.
- Plug-and-Play: Dezentrale Montage ohne Schaltschrankerweiterungen.
- Nachhaltigkeit: Bestehende Anlagen bleiben nutzbar und sicher (PL e / SIL 3).
- Weitere Nachhaltigkeit: kein Schaltschrank nötig. Zudem spart man mit TETHYS somit eine Menge an Leitungsstrecken.
Dies spart Kosten und Ressourcen.

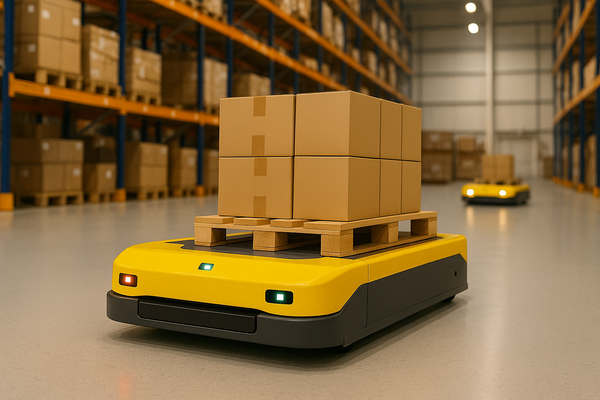

AGV mit Bumper-Sensoren
Fahrerlose Transportsysteme (AGVs) in Logistik und Produktion benötigen Kollisionsschutz. Mechanische Bumper-Sensoren sind bewährt: Bei Druck muss das Fahrzeug stoppen. Das TETHYS IP65 SR wertet Bumper-Signale direkt im AGV aus und schaltet die Fahrmotoren sicher ab.
- Lokale Auswertung: Keine zentrale Signalumleitung.
- Selektive Sicherheit: Nur das betroffene Fahrzeug stoppt.
- Robustheit: IP65-Schutz für staubige oder feuchte Umgebungen.
- Kompakte Integration: Direkte Platzierung im Fahrzeug. Dies gewährleistet Sicherheit ohne Produktivitätsverlust.
Weitere Anwendungen
In Verbrennungsanlagen überwacht es Flammensicherheit (EN 50156-1). Im Recycling schützt es Förderanlagen vor Stau, indem es Überlastsensoren auswertet. In der Automobilproduktion wird das TETHYS IP65 SR in Montagelinien an Roboterarmen eingesetzt. Die kundenspezifischen Konfigurationen ermöglichen Anpassungen an spezielle Sensoren oder Verkabelungen in diesen Szenarien.
