Labortechnik
Prozessketten ortsungebunden ausführen und verfolgen
Laborautomatisierungstool
Effizienz, Reproduzierbarkeit und Datenauswertung durch automatisierte Prozesse zu steigern, immer mehr Labore in Kliniken, Industrie und Forschung sehen sich mit dieser Aufgabe konfrontiert. Existierende Cloud- sowie Softwareangebote, entpuppen sich aber häufig als sehr komplex und erfordern einen hohen Lernaufwand. Für viele Labore wirkt dies abschreckend und schürt Berührungsängste in Bezug auf Digitalisierungsprozesse. Deshalb hat Heidolph Instruments gemeinsam mit OSPIN das Laborautomatisierungstool Hei-PROCESS entwickelt.
Anwender werden damit in die Lage versetzt, Prozessketten jederzeit ortsungebunden browserbasiert zu planen, auszuführen, zu verfolgen, zu dokumentieren und präzise auszuwerten. Dabei handelt es sich im Vergleich zu anderen Lösungen um eine skalierbare Plattform, die eine sukzessive Umstellung anhand der einzelnen Prozessanforderungen erlaubt, sodass die Kosten deutlich reduziert werden – ohne Abstriche bei der Userzahl hinnehmen zu müssen. Das flexible Automatisieren des Laboralltags gewährleistet so die intuitive, rezeptbasierte Prozesssteuerung sowie die Fernsteuerung von Einzelgeräten. Für die notwendige Transparenz und Sicherheit sorgen das Live-Monitoring sowie die revisionssichere Dokumentation aller Prozessdaten. Dank der intuitiven Benutzeroberfläche entfällt die bei anderen Software-Lösungen notwendige lange Einarbeitungszeit
Zahlreiche Prozesse werden in vielen Laboren nach wie vor von Hand und unter dauerhafter Aufsicht des Laborpersonals durchgeführt. Dies ist nicht nur zeitaufwändig, sondern bindet Laboranten auch an Tätigkeiten, die leicht automatisiert werden könnten.
„Die Idee vom Labor 4.0 verspricht die Automatisierung manueller und sich wiederholender Aufgaben, sodass sich die Produktivität steigern, die Bearbeitungszeit verkürzen, die Sicherheit des Personals verbessern und Fehlerraten minimieren lassen.“
Mesut Yilmaz Business Development Manager bei Heidolph Instruments.
Eine Bedienoberfläche für angeschlossene Geräte

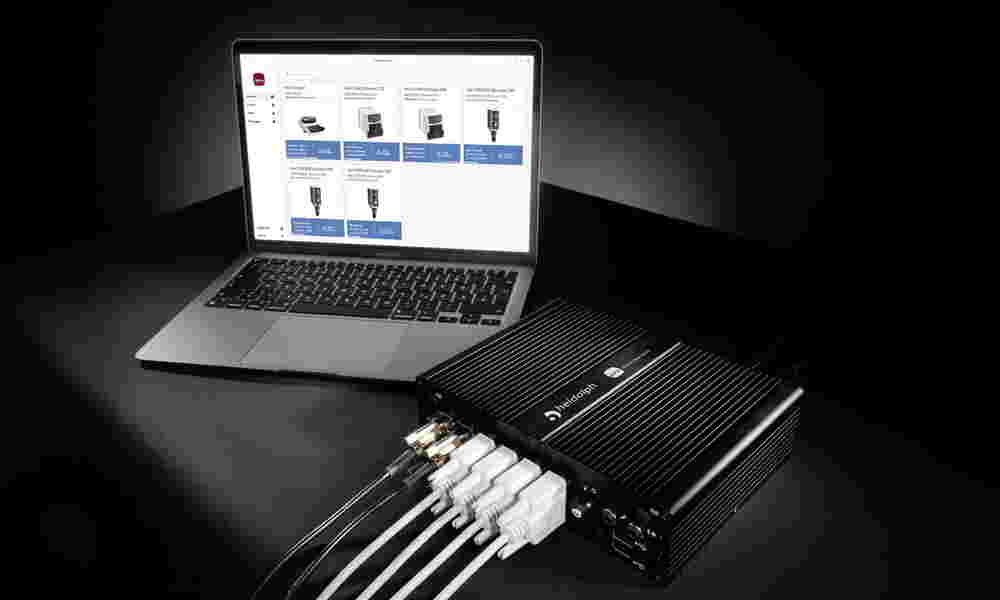

Mithilfe von Hei-PROCESS können in der Basis-Variante Routineaufgaben von bis zu sechs Heidolph- oder Fremdgeräten automatisiert werden. Dazu wird das gewünschte Equipment über die serielle Schnittstelle mit dem OSPIN-Gateway verbunden. „Die unscheinbare, kleine Box fungiert als Schaltzentrale und ermöglicht die Kommunikation zwischen den einzelnen Gerätekomponenten wie zum Beispiel Pumpen, Rührwerke oder pH-Sensoren und stellt die Verbindung zur Webanwendung her, in der die gewünschten Parameter und Ablaufschritte ausgewählt werden“, erklärt Saam. Hei-PROCESS ist so konzipiert, dass über eine einzige Bedienoberfläche von jedem Browser aus auf die Geräte zugegriffen werden kann, die dafür unter anderem mit Bild und Statusanzeige gespiegelt sind. Ein Farbcode zeigt auf einen Blick an, welche Geräte aktuell laufen, welche Prozesse abgeschlossen sind und was in Vorbereitung ist.
„Es gibt natürlich ein ausgeklügeltes Rechtesystem mit dem präzise gesteuert werden kann, wer auf welche Geräte und Daten Zugriff hat. Zwar findet das Erstellen und Verwalten der Prozessabläufe sowie das Monitoring der Daten in der Cloudanwendung statt, die Prozesskontrolle erfolgt jedoch lokal auf dem Gateway“, so Saam. „Die einzelnen Prozesse werden direkt auf dem Gateway ausgeführt und sämtliche aufgezeichneten Sensorwerte und Prozessdaten zwischengespeichert, sodass beispielsweise ein Abbruch der Internetverbindung oder eine Störung in der Kommunikation zur Cloud den Prozessablauf nicht beeinträchtigen. Die gepufferten Daten werden zudem automatisch mit der Cloud-Applikation synchronisiert, sobald die Verbindung wieder besteht“, ergänzt Yilmaz.
Damit Laborprozesse möglichst effizient und selbsttätig ablaufen können und den Labormitarbeitern Zeit für eigentliche Forschungsaufgaben lässt, steht bei der Bedienung via Browser beziehungsweise OSPIN Web-App die rezeptbasierte Prozesssteuerung im Fokus. „Ähnlich wie beim Kochen ist das Rezept eine Folge von Handlungsanweisungen deren Ausführung zum gewünschten Produkt führt. Mit diesem Ansatz lassen sich Analyse- und Produktionsprozesse in industriellen und akademischen Laboren spielend leicht automatisieren“, so Yilmaz. Dementsprechend erlaubt Hei-PROCESS dem User, Prozessabläufe vorab zu definieren, zu verändern und für eine Reproduktion zu hinterlegen. Dadurch braucht das Personal nicht bei jedem Zwischenschritt anwesend zu sein und muss Prozessübergänge auch nicht manuell einleiten. Je nach gewählter Variante können zudem in jeder Phase Sollwerte der verschiedenen Geräteparameter definiert werden. Auch lassen sich Phasenübergange zeitbasiert oder manuell auslösen und repetitive Schritte gruppieren.
Automatische Datenerfassung für leichte Prozess-Reproduzierbarkeit
Eine Besonderheit ist die hohe Flexibilität, denn anders als bei vergleichbaren Lösungen gibt es keine Einschränkungen bei der Anzahl lizenzierter Benutzer. „Um mit Hei-PROCESS starten zu können, ist in der Einstiegsvariante lediglich eine einmalige Lizenzgebühr zu zahlen. Danach kann eine unbegrenzte Anzahl an Usern definiert werden“, so Yilmaz. Die integrierte Geräte- und Benutzerrechtverwaltung via Web-App sorgt dabei für eine hohe Transparenz und erleichtert die Organisation insbesondere im Fall von Arbeitsgruppen und Prozessen im regulierten Umfeld. Dabei erfasst und dokumentiert das Tool automatisch sämtliche Daten der einzelnen Prozessabläufe für vollständige Reproduzierbarkeit. Dadurch können Abweichungen von der Vorgabe nachvollzogen und die Dokumentationspflicht ohne viel Aufwand eingehalten werden, selbst wenn unterschiedliche Anwender auf den Geräten arbeiten. Zum einen lässt sich anhand der User-ID genau nachverfolgen, wer welche Prozesse gefahren hat. Zum anderen sind die dokumentierten Daten nach Prozessende nicht manipulierbar. Die Suche nach Fehlern gestaltet sich somit einfach und deren Auftreten wird minimiert. Gleichzeitig bleibt Hei-PROCESS immer auf dem neuesten Stand, indem Updates automatisch beim Start der Anwendung durchgeführt werden, sodass Nutzer regelmäßig von den zusätzlichen Funktionen und Sicherheitsupdates profitieren.
