Kettenantrieb für vertikale Anwendungen

Kettenumlenkung von 90 bis 180 Grad

Das Antriebssystem lässt sich abhängig von Last und Anwendung konfigurieren und erweitern. Grundlage ist eine verschleißfeste Hochleistungs-Rundstahlkette von RUD. Der Kettenantrieb ist unempfindlich gegenüber Schmutz, Sand, Wasser, Eis und weiteren Witterungseinflüssen. Zudem ist das System witterungs- und korrosionsbeständig. Als Antriebe lassen sich Elektro-, Hydraulik- oder Pneumatikmotoren einsetzen. Gegenüber Lösungen mit Zahnstangen, Zahnkränzen, Spindeln oder Rollen hebt RUD insbesondere die Robustheit des kettenbasierten Systems hervor.

Kompakte Bauweise für begrenzten Bauraum

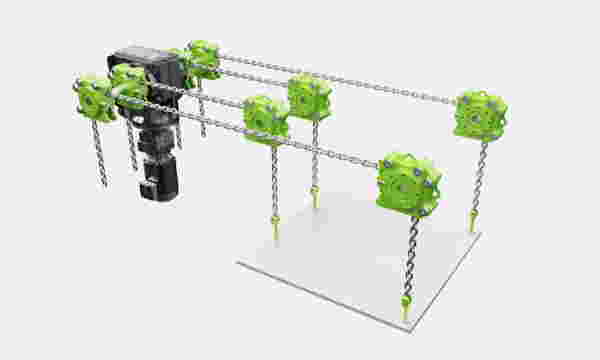

Die 2-in-1 Konstruktion reduziert den Platzbedarf und das Gewicht gegenüber herkömmlichen Systemen. In der kleinsten Ausführung Tec 6 besitzt der Antrieb einen Teilkreisdurchmesser von 58,4 Millimeter und wiegt 4,5 Kilogramm. Damit eignet er sich auch für Anwendungen mit begrenztem Bauraum und zum Bewegen schwerer Lasten. RUD fertigt das System serienmäßig in sieben Größen von Tec 6 bis Tec 260. Mehrere Antriebe lassen sich horizontal oder vertikal miteinander kombinieren, beispielsweise in Anordnungen mit zwei, drei oder vier Strängen. „Nach oben hin sind uns theoretisch keine Grenzen gesetzt“, erklärt Jyoti Sudarshan Phule, Leitung Produktmanagement bei RUD Ketten Rieger & Dietz.

Modulares Konzept erweitert Einsatzbereiche

Neben Tecdos Pi-Gamma für horizontale, ansteigende und vertikale Bewegungen umfasst die Tecdos Antriebstechnik mit Tecdos Omega Drive ein System für lineare und drehende Bewegungen. Standardkomponenten lassen sich dabei modular kombinieren. Durch unterschiedliche Baugrößen, Mehrstranganordnungen und verschiedene Motorarten lässt sich das Ketten-Antriebssystem an unterschiedliche Bewegungsaufgaben im industriellen Anlagenbau anpassen.
