Schnelle Übertragung großer Datenmengen

Automatisierungsbaukasten integriert ASi-5

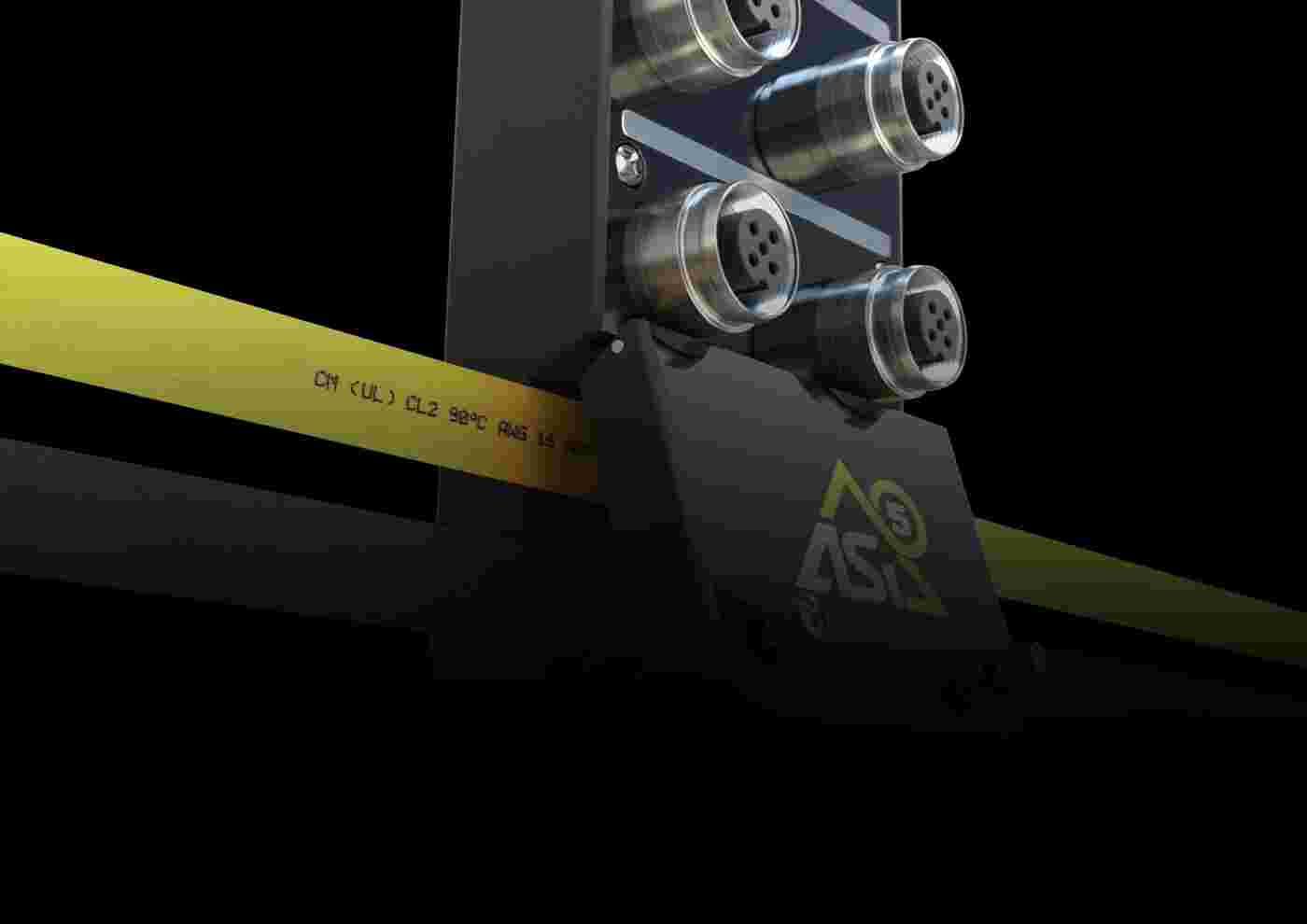

SEW-Eurodrive setzt in seinem modularen Automatisierungsbaukasten MOVI-C AS-Interface ein und integriert ASi-5 in seine Automatisierungsprodukte. Für den Experten in der Antriebstechnik und -automatisierung liegen die Vorteile klar „auf der Hand“: Die handhabungssichere Profilleitung mit der Piercing-Anschlusstechnologie erlaubt das einfache Anschließen, Austauschen, Versetzen oder Hinzufügen von Teilnehmern – sicher, schnell und kostengünstig.

Dabei ist die Topologie bei AS-Interface frei wählbar. Abzweigungen sind kein Problem. Auf der Automatisierungsseite bietet ASi-5 beispielsweise eine schnellere Übertragung von großen Datenmengen bei kurzen Zykluszeiten. ASi-5 ermöglicht eine Reihe von Funktionalitäten, wie: eine automatische Geräteerkennung, eine Übersicht über alle Geräte im System sowie differenzierte Diagnosemöglichkeiten. Der zusätzliche Diagnosekanal erlaubt eine maximale Anlagenverfügbarkeit. Auch „Sicherheitstechnik“ lässt sich bei ASi-5 effizient integrieren, da sicherheitstechnische und normale Anwendungen auf derselben Infrastruktur betrieben werden. AS-Interface ist mit seinen überzeugenden Leistungsmerkmalen eine passgenaue Technologie für den Einsatz von dezentralen Antriebs- und Automatisierungs-Lösungen, beispielsweise in der modernen Fördertechnik und Logistik.



Modularer Automatisierungsbaukasten MOVI-C

Die Komplettlösung, der modulare Automatisierungsbaukasten MOVI-C, ist für individuelle und komplexe Motion-Control-Anwendungen konzipiert. Der Automatisierungsbaukasten umfasst unter anderem folgende Antriebseinheiten und Umrichter: MOVIMOT advanced, MOVIMOT flexible und

MOVIGEAR performance. Alle „Geräte“ sind auf einen Einsatz in der dezentralen Automatisierung und Antriebstechnik konzipiert und mit der ASi-Technologie ausgestattet.

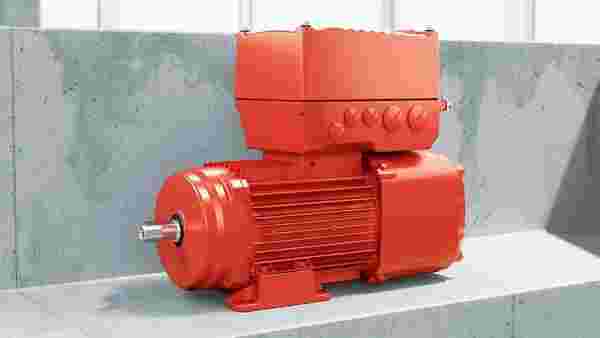

MOVIMOT advanced

MOVIMOT advanced ist der Allrounder unter den Antrieben, der für alle möglichen Anwendungen von der intelligenten Förderachse, über die einfache Hubachse bis hin zur Positionierachse eingesetzt werden kann. MOVIMOT advanced vereint Asynchronmotor und Frequenzumrichter zur dezentralen Antriebseinheit und lässt sich flexibel mit jedem Standardgetriebe kombinieren.

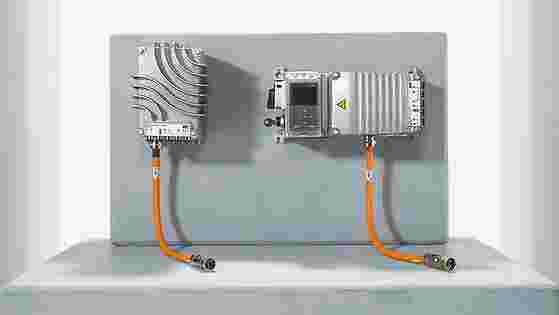

MOVIMOT flexible

​Der dezentrale Umrichter bietet viele Freiheiten in der schlanken Automatisierung der Maschine oder Anlage. Mit diesem Umrichter wandert die Automatisierung aus dem zentralen Schaltschrank direkt ins Feld, und zwar genau dahin, wo die Automatisierung die Antriebstechnik benötigt. Der dezentrale Umrichter kann nah am Motor installiert werden. Unabhängig davon, ob ein Synchron- oder Asynchronmotor zum Einsatz kommt.

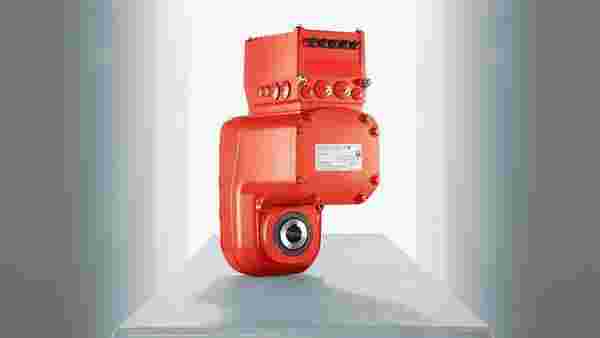

MOVIGEAR performance

Intelligenter, schlanker, effizienter und kostensparender kann dezentrale Antriebstechnik nicht sein: MOVIGEAR performance vereint Motor, Getriebe und Umrichter in einem Gehäuse und zeichnet sich durch hohe Kompaktheit und hohe Überlastfähigkeit aus.

Dezentrale Automation

Räumlich ausgedehnte Anlagen, zum Beispiel in der Fördertechnik und Logistik, sind prädestiniert für dezentrale Automatisierungslösungen und AS-Interface mit seinen Vorteilen wie einfache Installation, hohe Flexibilität sowie geringe Kosten. Mit „AS-Interface Safety“ bitet die ASi-Technologie gleichzeitig eine Integration der Sicherheitstechnik an. AS-Interface Safety steht für funktionale Sicherheit und ermöglicht die kosteneffiziente Integration von „Safety“ auf derselben Infrastruktur. „Von Anfang an waren wir bei SEW-EURODRIVE von AS-Interface überzeugt.“, fügt U. Marmann hinzu.



Zukunftssichere Kombination

AS-Interface hat die überzeugenden elektromechanischen Eigenschaften der ASi-Leitung und Kontaktierung mit der ASi-5 Technologie zukunftsweisend kombiniert. Auf der Installationsseite spielt AS-Interface durch den reduzierten Verkabelungsaufwand seine Vorteile aus. Auf der Automatisierungsseite ermöglicht ASi-5 beispielsweise eine deutlich schnellere Übertragung von großen Datenmengen bei kurzen Zykluszeiten.

„Mit seinem umfangreichen Leistungsspektrum empfiehlt sich ASi-5 für komplexe, intelligente fördertechnische Maschinen, Lager- und Materialflusstechnik, Förder- und Sortier-Anlagen mit ihrer umfangreichen Sensorik und Aktorik.“, erklärt Udo Marmann, Marktmanager bei Sew-Eurodrive in Bruchsal. „Deshalb haben wir ASi-5 in unseren Automatisierungsbaukasten MOVI-C implementiert.“ Mit ASi-5 steht ein 16 Bit Protokoll für eine zyklische Übertragung bereit – möglich sind auch bis zu 32 Byte pro Teilnehmer. Dadurch bekommen wir folgenden Vorteil: „Nutzen wir das bisherige 4 Bit Protokoll, dann können wir mehr Devices ansteuern – verwenden wir die höhere Datenbreite, dann erhalten wir identische bzw. kürzere Zykluszeiten.“, führt U. Marmann weiter aus.

Ebenfalls besteht die Möglichkeit Antriebe kostengünstig netzwerkfähig zu machen. Während bei anderen Technologien jede Netzwerkkomponente einen eigenen Feldbusanschluss benötigt, reicht bei ASi-5 ein einziger Anschluss, eine einzige IP-Adresse, eine einzige IP-Konfiguration aus. Außerdem ermöglicht ASi-5 softwareseitig Funktionalitäten wie eine automatische Geräteerkennung (elektronisches Typenschild), eine Übersicht über alle Geräte im System sowie differenzierte Diagnosemöglichkeiten mit klarer Hilfestellung. Der zusätzliche Diagnosekanal erlaubt zum Beispiel die Übertragung der aktuellen Stromaufnahme und Temperatur sowie von detaillierten Statusmeldungen vom Frequenzumrichter. Eine maximale Anlagenverfügbarkeit ist sichergestellt.

„Auch die Integration von „AS-Interface Safety“ ist mit ASi-5 äußerst effizient.“, berichtet U. Marmann. Denn es können sicherheitskritische und herkömmliche Anwendungen auf derselben Infrastruktur betrieben und beliebig gemischt werden. ASi-5 ermöglicht somit den Betrieb von 1.536 sichere Ein- und Ausgänge pro Netzwerk. „Ebenfalls auf der gleichen AS-Interface Leitung arbeiten ASi-3 und ASi-5 Teilnehmer.“, erläutert U. Marmann. Der Mischbetrieb ermöglicht einen nachhaltigen, Ressourcen nutzenden Ansatz. Auf der einen Seite können Anwender weiterhin auf das ASi-3 Produktprogramm zurückgreifen, auf der anderen Seite systematisch auf ASi-5 Produkte umsteigen. Die Abwärtskompatibilität schafft Investitionssicherheit.

Bei AS-Interface ist die Topologie – Baum, Ring, Stern, Linie – frei wählbar. Die Leitungslänge wurde für die ASi-5 Technologie auf eine Länge von 200 m spezifiziert. Verzweigungen sind an jeder Stelle ohne Einschränkungen möglich. Diese technischen Möglichkeiten machen AS-Interface zur idealen Technologie für die dezentrale Automation in der Fördertechnik und Logistik.
