Automatisierte Absperrarmaturen

Automatisierung für sicherheitsrelevante Anwendungen

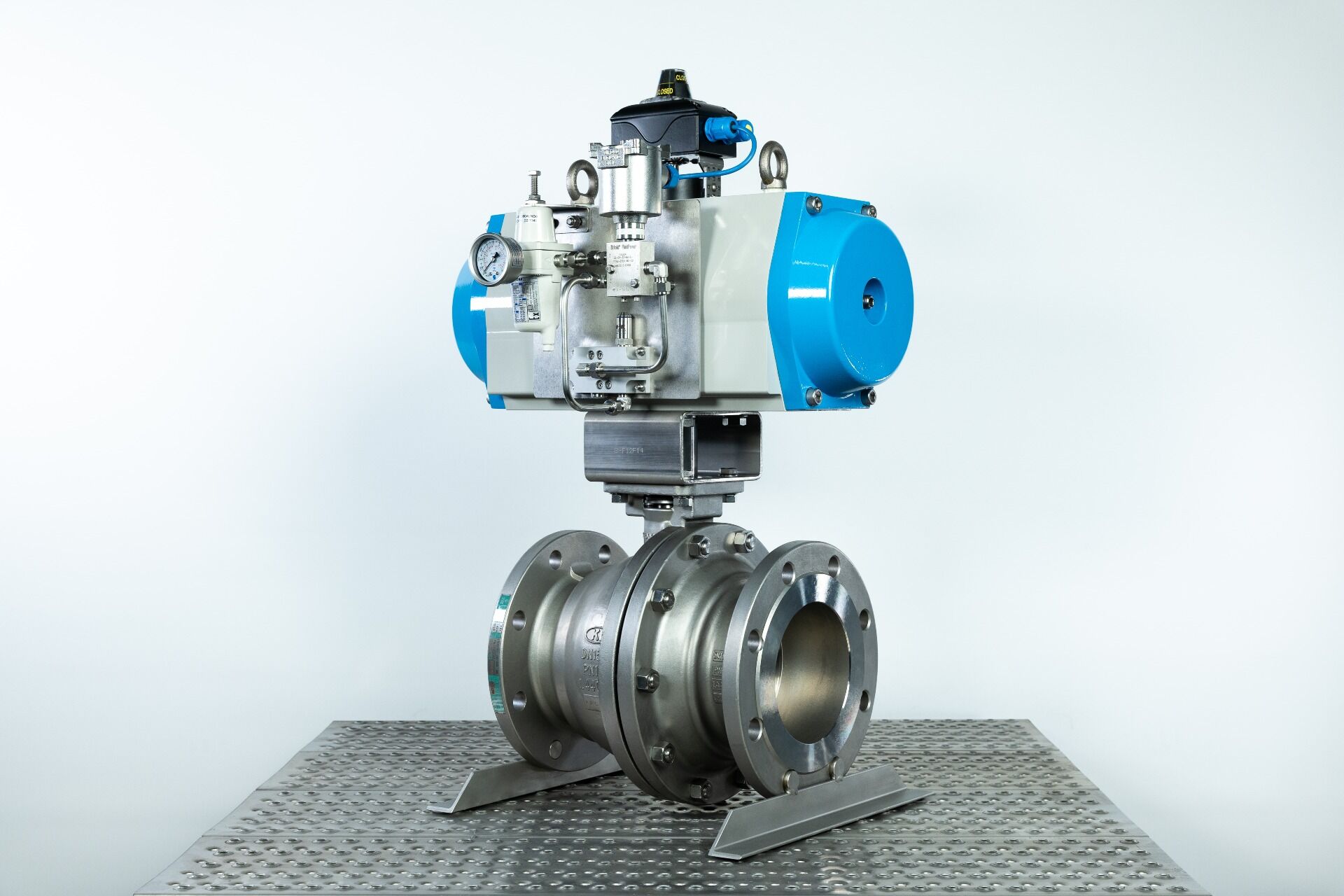

Der weitaus überwiegende Teil der von AVA gefertigten automatisierten Absperrarmaturen verfügt über einen pneumatischen Antrieb für das Öffnen und Schließen. „Einfach- und doppeltwirkende Doppelkolben-Schwenkantriebe bieten eine sehr effiziente und sichere Lösung für das automatisierte Betätigen“, erläutert Martin Klug, Leiter Automatisierung bei AVA. „Da unsere Armaturen zumeist in sicherheitsrelevanten Anwendungen in der Chemie oder Petrochemie eingesetzt werden, verbauen wir vornehmlich Antriebe, die bei einem Ausfall der Energieversorgung sofort in eine vorab definierte Sicherheitsstellung gehen.“ Ob diese offen oder geschlossen ist, hängt ganz von der jeweiligen Anwendung ab. „Entscheidend ist, dass ein Sicherheitssystem aufgebaut wird, das im Falle eines Steuerdruckabfalls oder Verlusts der elektrischen Energieversorgung den Prozess sicher unterbricht“, weiß der Experte. So kann zum Beispiel der Füllvorgang eines Kessels oder Reaktors automatisiert gestoppt werden – Sicherheitsstellung „zu“ – oder es kann eine Druckentlastung eingeleitet werden – Sicherheitsstellung „auf“.

In beiden Fällen werden einfachwirkende Antriebe verwendet. Sie werden nur in eine Richtung mit Steuerluft oder einem neutralen, reaktionsträgen Gas gefahren. In die Gegenrichtung werden sie per Federkraft bewegt. Der Endanschlag der federkraftwirkenden Richtung definiert dann die Sicherheitsstellung. In manchen Anwendungen hält der Antrieb die Armatur sogar dauerhaft in dieser Position. Erst bei Ausfall der Steuerluft fährt der Antrieb unmittelbar in die Sicherheitsstellung.

Bei doppeltwirkenden Antrieben werden sowohl das Öffnen wie auch das Schließen mit Druckluft gefahren. Dann verbleibt der Antrieb beim Energieausfall in seiner aktuellen Position stehen. Unabhängig von der Bauform steuern Magnetventile die Druckluft und so die Bewegungsrichtung von Antrieb und Armatur. Anwendungsspezifisch werden sie als NAMUR-Magnetventile direkt an den Antrieb angeflanscht oder extern montiert und per Rohrleitung angeschlossen. Ihre elektrische Ansteuerung erfolgt über die SPS der Gesamtanlage. In korrosiven Umgebungen – etwa im Seeklima oder bei einer chlorhaltigen Atmosphäre –, wo das Eindringen von Umgebungsluft in den Antrieb verhindert werden soll, kann auch ein Druckausgleich der Federkammer mit Abluft des Magnetventils erfolgen. Bei Bedarf wird der eingehende Steuerdruck per Druckminderer angepasst. Ein Endschalter-Kasten oben auf der Baugruppe nimmt die Sensorik zur Erfassung der aktuellen Position von Antrieb und Armatur auf. Von dort aus wird das Signal an die Steuerung der Gesamtanlage übermittelt.

Jede ausgelieferte Einheit wird umfassend dokumentiert und einer internen unabhängigen Funktionsprüfung unterzogen. Als Nachweis der Qualitätssicherung erhält der Auftraggeber einen ausführlichen Funktionstest-Report. Darin werden alle relevanten Spezifikationen, etwa die sichere Funktionalität beim vorgegebenen Steuerdruck, die einwandfreie Signalisierung der Endlagen oder die Korrektheit der Sicherheitsstellung, nachvollziehbar festgehalten.

AVA bietet auch Absperrschieber und -ventile – also Armaturen mit linearer Bewegung. Ihre Automatisierung übernimmt innerhalb des Unternehmensverbunds ASA Armaturen Service Alms. Spezialisiert auf die Modifikation und Reparatur von Industriearmaturen, werden am ASA-Standort in Gelsenkirchen über Spindeln bediente Schieber und Ventile mit elektrischen Multiturn-Antrieben versehen – nach denselben Qualitäts- und Leistungsansprüchen wie am Hauptsitz.

AVA hat erst 2023 an seinem deutschen Hauptsitz in Ratingen in eine Vergrößerung der Lagerkapazitäten auf 11.000 Quadratmeter – mehr als das Doppelte wie zuvor – investiert. Auch Zulieferteile sind wegen enger Partnerschaften mit den relevanten Antriebsherstellern immer kurzfristig und sicher verfügbar. So bietet AVA im Fall der Fälle besonders schnell Ersatz für ausgefallene Anlagenbauteile und hilft bei einer schnellen Wiederinbetriebnahme – Produktionsunterbrechungen werden effektiv verkürzt.
