MESSTECHNIK & ANALYTIK



 Feuchtekalibrierungen für Industrie und Labor

Taupunktspiegel-Hygrometer für Langzeitstabilität

Process Sensing Technologies PST GmbH

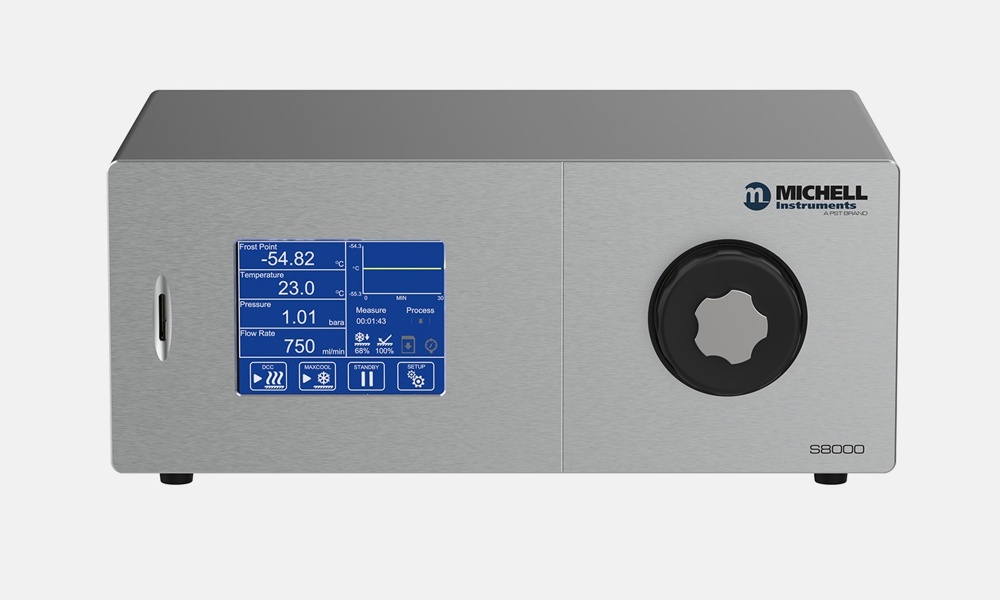

Die beiden Taupunktspiegel-Referenzhygrometer Michell S8000 und S8000 RS von Michell Instruments– eine Marke von Process Sensing Technologies (PST) –ermöglichen eine direkte Messung von Taupunkt, Temperatur und Druck auch bei niedriger Umgebungstemperatur. Die kompakten und in sich geschlossenen Geräte eignen sich sowohl für Industrie- als auch für Laboranwendungen. Ihr fortschrittliches optisches Messsystem basiert auf dem des S8000-100 – dem Hochpräzisions-Taupunktspiegel-Hygrometer von PST.

Die Technologie erkennt selbst kleine Veränderungen der auf der Spiegeloberfläche kondensierten Feuchtigkeit. Dies gewährleistet eine hohe Empfindlichkeit sowie ein schnelles Ansprechen auf Veränderungen des Frostpunkts, selbst bei extrem niedrigen Feuchtegraden, wo Messungen am schwierigsten sind.

Das S8000 ermöglicht so zuverlässige Messungen bei bis zu -60 Grad Celsius mit einer Genauigkeit von ±0,1 Grad Celsius, ohne dass eine zusätzliche Kühlung erforderlich ist. Das S8000 RS misst sogar bis -90 Grad Celsius. Die Reproduzierbarkeit der Messungen beträgt ±0,05°CTd bei -60°CTd beim S8000 und ±0,05°CTd bei -90°CTd beziehungsweise ±0,025°CTd bei -80°CTd beim S8000 RS. Die Messung ist bei Drücken bis zu 2MPa möglich. Als Messeinheiten sind unter anderem ppmV, ppmW, absolute und relative Feuchte verfügbar.

Um die Genauigkeit der berechneten Druckwerte weiter zu verbessern, kann optional ein interner Druckmessumformer geliefert werden, der den Druck in Echtzeit liefert. Dies ermöglicht eine kontinuierliche Stabilität der Feuchtemessung auch bei Schwankungen des Probendrucks.

Zur Visualisierung der Messwerte, zusammen mit einem Trenddiagramm und Fehlerwarnungen, besitzen beide Michell S8000 ein kontrastreiches Touchscreen-LCD-Display. Darüber lassen sich die nur 187 x 440 x 343 Millimeter (HxBxT) großen Geräte auch konfigurieren und bedienen. Allerdings muss der Bediener das Präzisionshygrometer nicht ständig überwachen, da es eine vollständige Automatisierung und Fernüberwachung per Software bietet. Die Kommunikationsprotokolle Modbus RTU über USB und Modbus TCP über Ethernet werden unterstützt. Das S8000 RS hat zudem RS232- und RS485-Schnittstellen. Die Messdaten können auf einer SD-Karte gespeichert werden. Zwei benutzerkonfigurierbare analoge Ausgänge sind ebenfalls verfügbar.

Typische Anwendungen für das S8000 sind der Einsatz als Referenzhygrometer in Feuchtekalibrierungseinrichtungen, als Stichprobenmessgerät für die Umweltüberwachung in Rein-/Trockenräumen, in der Forschung und Entwicklung in Anwendungsbereichen wie Vakuumtrocknung, Drucklufttrockner und Wasserstoffbrennstoffzellen sowie in der metallurgischen Prozessüberwachung. Dank zwei konfigurierbarer, potentialfreier Alarmkontakte eignet es sich auch für die direkte Prozesssteuerung.



 Einfache Integration in IIoT-Systeme

Wireless-Gasdichtesensor

WIKA Alexander Wiegand SE & Co. KG

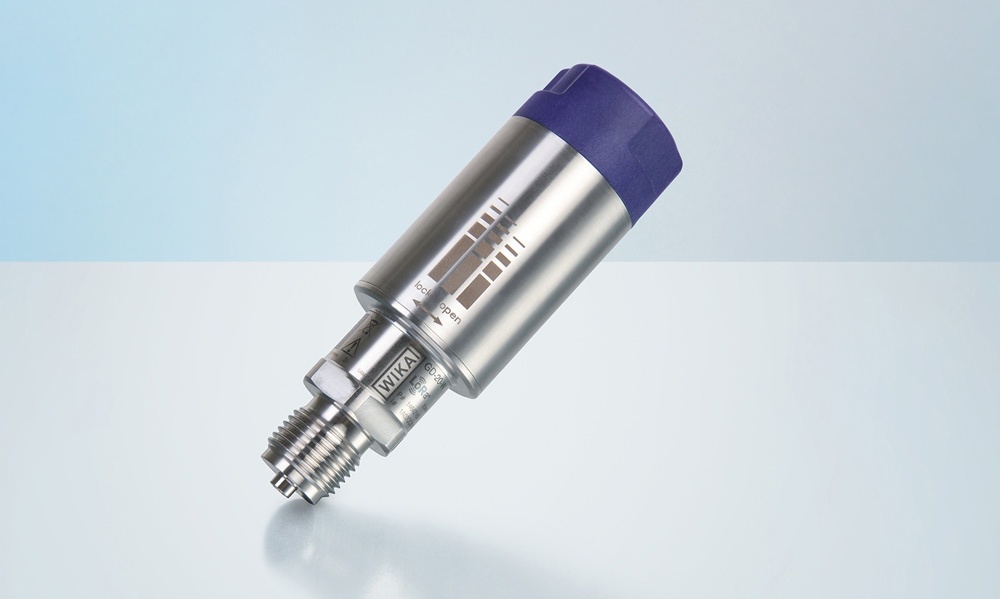

WIKA unterstützt die Digitalisierung von gasisolierten Schaltanlagen mit dem neuen Gasdichtesensor Typ GD-20-W. Das Wireless-Gerät mit integrierter Batterie und Funkmodul lässt sich leicht in IIoT-Umgebungen einbinden. Der Sensor übermittelt die Messwerte von Gasdichte, Temperatur und Druck via LoRaWAN-Netzprotokoll. Das Gerät verfügt zudem über eine Alarmfunktion für die drei Parameter sowie für den Batteriestatus, die das Erreichen eines Grenzwerts auch unabhängig vom voreingestellten Sendezyklus signalisiert.

Als kompaktes Wireless-Gerät eignet sich Typ GD-20-W vor allem für ein Retrofit bestehender Anlagen, die mit SF6-Gas oder alternativen Isoliergasen betrieben werden. Installations- und Wartungsaufwand sind gering. Die Batterie hat, je nach Mess- und Senderate, eine Laufzeit von mehr als zehn Jahren. Der Sensor berechnet die Gasdichte aus den Werten von Druck und Temperatur. Er misst den Druck bei 20 Grad Celsius mit einer Genauigkeit von ± 0,2 Prozent. Das Gerät überwacht die Gasdichte kontinuierlich und ermöglicht so eine bedarfsgesteuerte Anlagenwartung.
