MESSE SPECIAL Valve World Expo



 Technik auch für flüchtige Emissionen

Armaturen und Schutzeinrichtungen

WIKA Alexander Wiegand SE & Co. KG

Der Hersteller von Armaturen WIKA präsentiert auf der Valve World ein breites Spektrum an Armaturen und Schutzeinrichtungen, auch für flüchtige Emissionen. WIKA ist auch der Engineering-Partner in der Prüfautomation – Druckprüf- und Kalibrieranlagen, Dichtheitsprüfanlagen, Kalibriersysteme für Labor und Werkstatt. Das Portfolio umfasst präzise Geräte, IIoT-Lösungen und umfangreiche Dienstleistungen für die Anforderungen der industriellen Messtechnik.

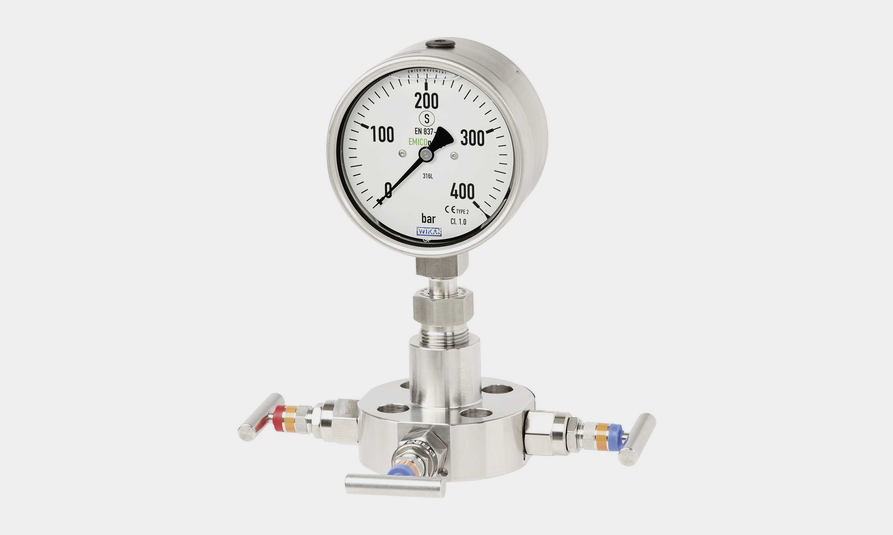

Emission Control Gauge Typ 2xx.30 mit IVxx

Das Emission Control Gauge-Geräte-Hook-Up, bestehend aus Manometer und Instrumentierungsventil, minimiert die Anzahl der Leckagestellen und verringert dadurch das Risiko, dass Messstoffe in die Umgebung entweichen.

Die redundante Dichtung mit Metall/Metall-Sitz und O-Ring gewährleistet neben einer hohe Standzeit die geforderte Dichtheit der Messanordnung. Bei der Montage erlaubt die 360°-Drehverschraubung eine schnelle Ausrichtung des Manometers bei gleichzeitiger Druckabdichtung. Wartung und Demontage von Manometer und Ventil sind bei dieser Ausführung ebenfalls einfach möglich. WIKA kann die Dichtheit der Baugruppe bei bis zu 20 Montage- und Demontagevorgängen garantieren.

Die Kombinationsmöglichkeiten aus Manometer Typ 23x.30 und den anbaubaren Ventil-Typen IV1x, IV2x und IVM sind sehr groß. Da anwendungsbezogen oft spezielle Druckanschlüsse erforderlich sind, wurden für das Emission Control Gauge eine Vielzahl von Varianten festgelegt, um auch hier die sonst erforderlichen Adapter mit 2 weiteren Dichtstellen zu verhindern
​


Vorteile:


  • Einbaufertig: Vollständig geprüfte Lösung einer Geräte-Ventil-Baugruppe
  • Reduzierung flüchtiger Emissionen: Deutlich reduziertes Risiko, da Ausführung für „Fugitive Emissions“ konform mit TA-Luft (VDI 2440)
  • Redundante Dichtung: Redundantes Design mit Metall/Metall-Sitz Dichtung und O-Ring plus Backup-Dichtring
  • Einfache Handhabung: 360°-Drehverschraubung (Swivel-Adapter) ermöglicht einfachen Austausch und Positionierung der Manometer
  • Modulares design: Viele Kombinationsmöglichkeiten aus Manometern Typ 23x.30 und 26x.30 und anbaubaren Ventil-Typen

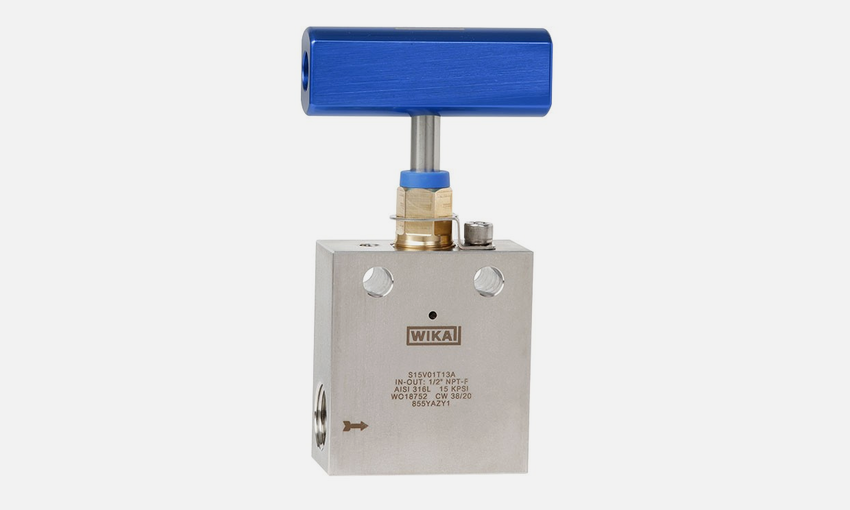

Hochdruck-Nadelventil Typ HPNV

Die Hochdruck-Nadelventile vom Typ HPNV wurden für Hochdruckanwendungen von 15.000 ... 60.000 psi [1.034 ... 4.136 bar] entwickelt. Das Ventil eignet sich auch für die eingeschränkten Platzverhältnisse von Schalttafeln oder für Prüfstände. Die nichtdrehende Ventilspindel verhindert ein Festfressen und Riefenbildung, auch wenn das Ventil selten geöffnet oder nur teilweise geschlossen wird. Mit der ausblassicheren Konstruktion des Ventils wird die Arbeitssicherheit, vor allem in Anwendungen unter hoher Druckbelastung und häufigen Druckzyklen, sichergestellt. Das Ventil kann in nur 5 Umdrehungen vollständig geöffnet/geschlossen werden.

Das Risiko des ungewollten Lockerns des Ventiloberteils wird durch einen mechanischen Anschlag des Griffs minimiert. Eine schnelle Montage und Demontage des Griffs ist dank des selbstzentrierenden Systems möglich. Das Ventildesign und hochwertige Dichtungswerkstoffe sichern lange Einsatzzeiten und hohe Dichtheit.

Auf Wunsch bietet WIKA den fachgerechten Zusammenbau von Ventilen und Druckmessgeräten sowie anderer Zubehörteile zu einer einbaufertigen, als Geräte-Hook-up bekannten Lösung. Zur Gewährleistung der Funktionsweise des Gesamtsystems wird am Geräte-Hook-up ein Dichtheitstest durchgeführt
​


Leistungsmerkmale:


  • Verschleißarme Ausführung durch nichtdrehende Spindelspitze im Ventiloberteil
  • Niedriges Drehmoment und einwandfreier Betrieb des Ventilgriffs auch bei hohem Druck
  • Geprüfte Dichtheit nach BS6755 / ISO 5208 Leckrate A
  • Große Auswahl an Werkstoffen und Konfigurationen verfügbar
  • Kundenspezifische Kombination aus Ventilen und Messgeräten (Geräte-Hook-up) auf Anfrage

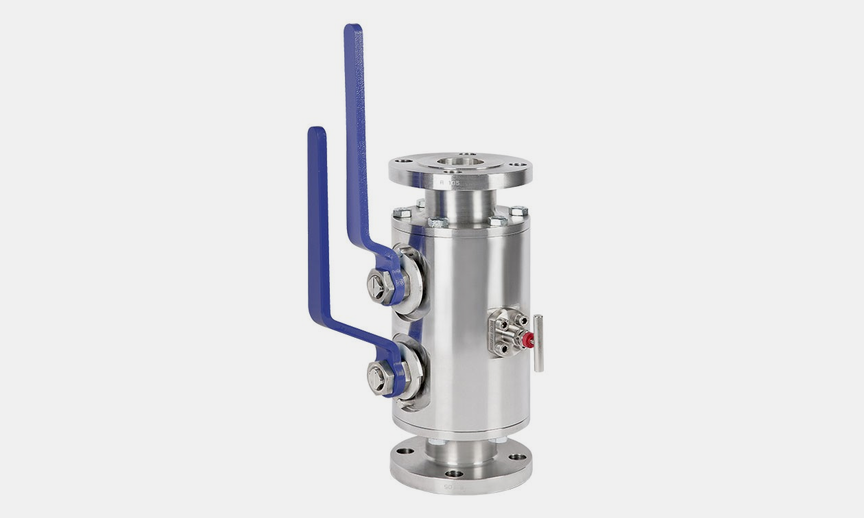

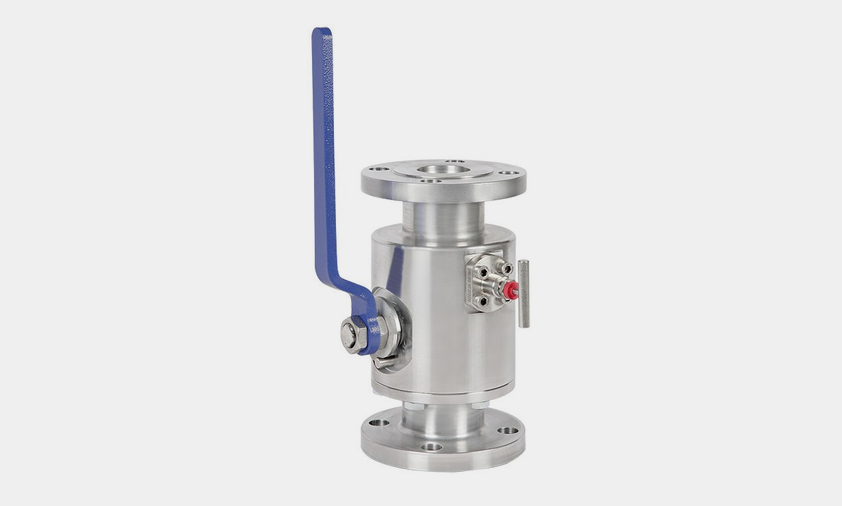

Kugelhahn für Rohrleitungen, Design mit geteiltem Ventilgehäuse Typ PBV-FS

Das Rohrleitungsventil ist in einem Design mit schwimmend gelagerter Kugel und mit voller oder reduzierter Bohrung erhältlich. Der Kugelhahn für Rohrleitungen wurde für die Anforderungen der Prozessindustrie entwickelt, insbesondere für Anwendungen mit Erdgas und aggressiven Messstoffen. Die Ventile vom Typ PBV-FSx werden zur Prozessabsperrung oder als Druckentnahmestelle verwendet. Die kompakte Bauform beinhaltet ein oder zwei Absperrventile und ein Entlüftungsventil.

Dies ermöglicht die Verwendung von Kugelhähnen und Nadelventilen in Einfach- oder Doppel-Block-and-bleed-Konfiguration. Das Ventilsitzdesign des Ventilgehäuses garantiert eine lange Lebensdauer und hohe Dichtheit. Dieses Ventil erfüllt die Anforderungen hinsichtlich flüchtiger Emissionen nach ISO 15848-1, Class B, und wurde nach API 607 auf Brandsicherheit bauartgeprüft. Die Feinstbearbeitung der innenliegenden Teile ermöglicht selbst bei hohen Drücken und nach langen Zeiträumen ohne Ventilbetrieb einen sehr ruhigen und präzisen Betrieb. Die Oberflächen-Beschaffenheit minimiert ebenfalls die Korrosion bei aggressiven Messstoffen und erleichtert die Reinigung
​


Leistungsmerkmale:


  • Die hochwertige Bearbeitung garantiert reibungslosen Betrieb mit geringem Drehmoment und wenig Verschleiß
  • Kompakter Aufbau für einen leichtgewichtigen und platzsparenden Einbau mit reduzierten Leckagepfaden und einfacherer Wartung
  • Entspricht den Anforderungen für flüchtige Emissionen nach ISO 15848-1, Class B
  • Bauartgeprüft auf Feuersicherheit nach API 607
  • Kundenspezifische Kombination aus Ventilen und Messgeräten (Geräte-Hook-up) auf Anfrage

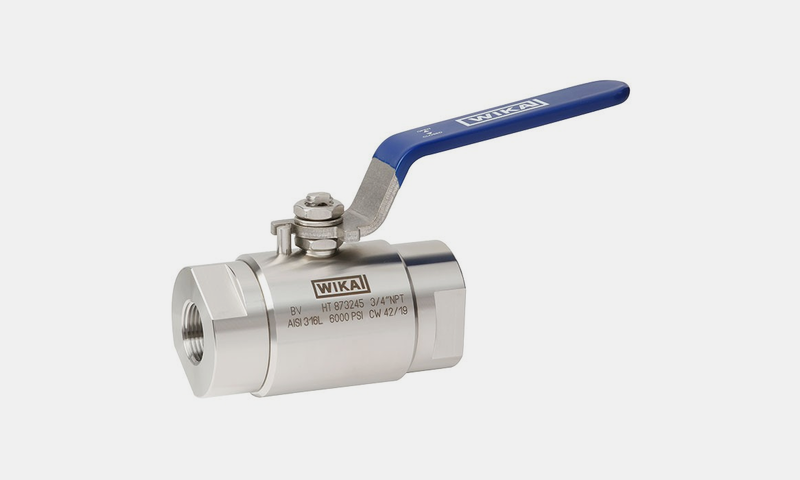

Kugelhahn Typ BV

Die einfache und robuste Bauweise ermöglicht Kugelhähnen vom Typ BV ein breites Einsatzspektrum. Die Prozessausführung der Kugelhähne wurde für die Anforderungen der Prozessindustrie ausgelegt, insbesondere für Anwendungen mit Erdgas und aggressiven Messstoffen. Für Anwendungen mit flüssigen oder gasförmigen Messstoffen werden Kugelhähne aufgrund der einfachen Reinigung der inneren Durchgangsbohrung empfohlen. Die Prozessausführung von Typ BV kann aufgrund eingehaltener Spezifikationen direkt in die Rohrleitung des Prozesses eingebaut werden. Die Geräteausführung hingegen wird als zusätzliches Absperrventil in Kombination mit dem Gerät verwendet.

Das Ventil-Design und die hochwertigen Dichtungswerkstoffe sichern lange Einsatzzeiten und hohe Dichtheit. Der Kugelhahn kann je nach Einbaubedingung direkt, an einer Rohrleitung oder in einer Schalttafel, beziehungsweise zum Anschluss mehrerer Messgeräte an derselben Stelle, montiert werden. Die Feinstbearbeitung der innenliegenden Teile ermöglicht selbst bei hohen Drücken und nach langen Zeiträumen ohne Ventilbetrieb einen sehr ruhigen und präzisen Betrieb. Die Oberflächen-Beschaffenheit minimiert ebenfalls die Korrosion bei aggressiven Messstoffen und erleichtert die Reinigung.
​


Leistungsmerkmale:


  • Die hochwertige Bearbeitung garantiert reibungslosen Betrieb mit geringem Drehmoment und wenig Verschleiß
  • Geprüfte Dichtheit nach BS 6755 / ISO 5208 Leckrate A
  • Große Auswahl an Werkstoffen und Konfigurationen verfügbar
  • Kundenspezifische Kombination aus Ventilen und Geräten (Hook-up) auf Anfrage

Standort

​

​


Halle 1 / C50
