 Energieeffizienz und gleichmäßige Lastverteilung gewährleisten

Flexibler Gefriertrockner
für Lebensmittel

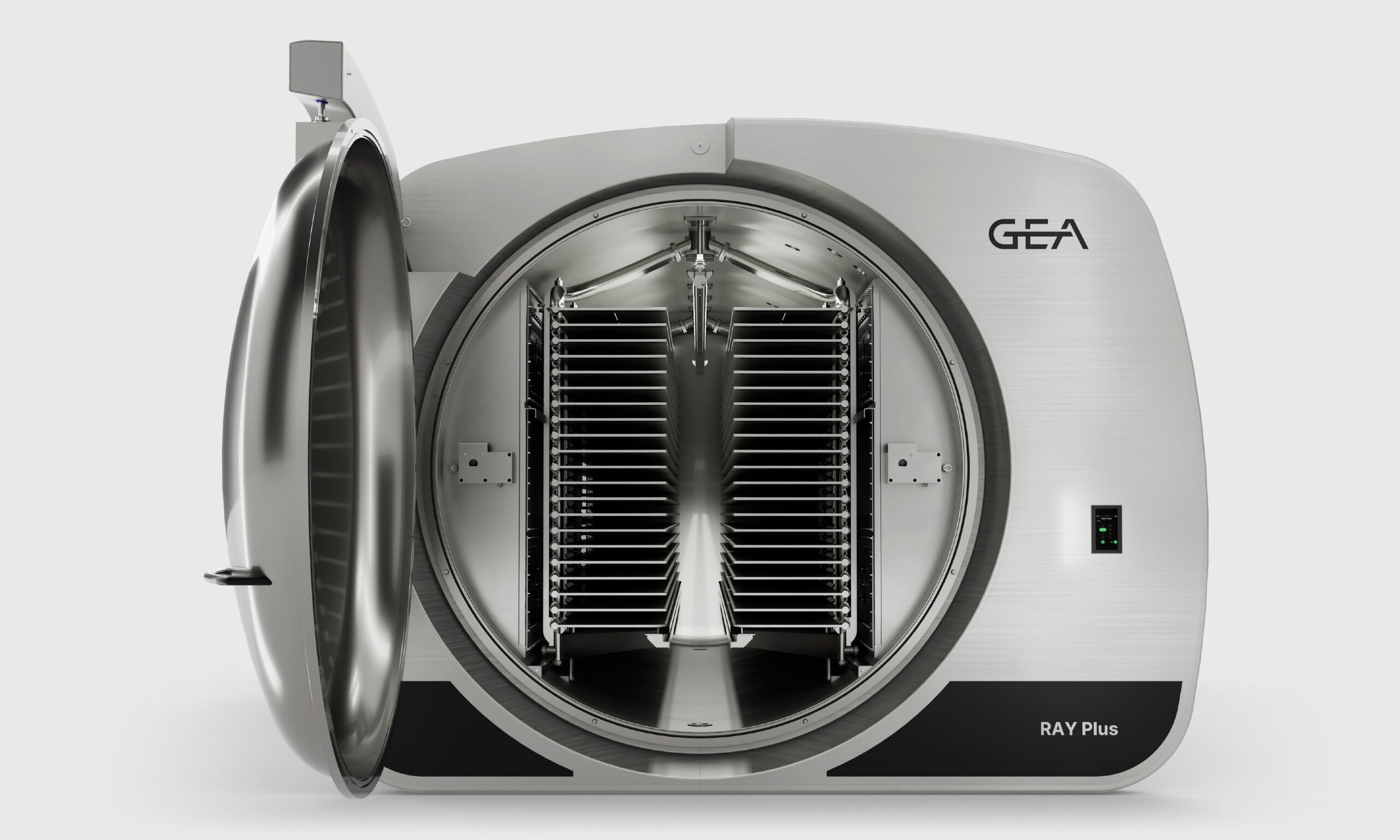

Die Gefriertrockner-Serie RAY Plus von GEA bietet Vorteile in Bezug auf Energieeffizienz und Hygiene für die Lebensmittelindustrie. Quelle: GEA Group Aktiengesellschaft

Gefriertrocknung ist eine bewährte Methode, um frische Lebensmittel wie Obst und Gemüse, Tierfutter, Fleisch und Meeresfrüchte bis hin zu Probiotika, Fertiggerichten, Instantkaffee und Fertigmahlzeiten zu konservieren. Gesundheitsbewusste Verbraucher schätzen die praktischen Vorzüge von gefriergetrockneten Smoothies und Snacks, die ohne Kühlschrank länger haltbar sind und ihre Nährstoffqualität, ihren Geschmack, ihre Konsistenz und ihr Aussehen behalten.

Der Anbieter von Technologie- und Prozesslösungen für die Lebensmittel- und Milchverarbeitung GEA stellt die nächste Generation seiner Gefriertrockner vor: die RAY Plus-Serie. Die innovative Baureihe vereint GEA's über 70 Jahre Erfahrung in der Gefriertrocknung mit Fortschritten in Energieeffizienz und Hygiene – speziell für die Lebensmittelindustrie entwickelt.

Flexible und energieeffiziente Lösungen

Die Serie RAY Plus bietet Trockner mit einer Fläche von 45 bis 180 Quadratmeter pro Kabinett mit Heizplatten in 10, 15 oder 20 Fächern und Kondensatoren auf beiden Seiten. Diese Kabinette können in Gruppen von bis zu sechs Einheiten kombiniert werden, die sich ein gemeinsames Steuerungs- und Unterstützungssystem teilen, um die Betriebseffizienz zu verbessern und eine gleichmäßige Lastverteilung über die Produktionsfläche zu gewährleisten.

Für die Entwicklung des RAY Plus-Gefriertrockners hat GEA ein eigenes CFD-Modell (Computational Fluid Dynamic) entwickelt. Mit diesem Modell können die Strömungsdynamik und der Druckverlust innerhalb des Gefriertrockners unter Hochvakuum genau berechnet werden, um eine optimale Leistung und Effizienz zu erreichen. Es halbiert sich der Druckabfall innerhalb der Kammer im Vergleich zu bereits branchenführenden früheren GEA-Modellen. Dies wird erreicht, indem Dampfabscheider auf beiden Seiten der Kammer installiert werden und der Dampf sowohl oben als auch unten in den Dampfabscheider eintritt.

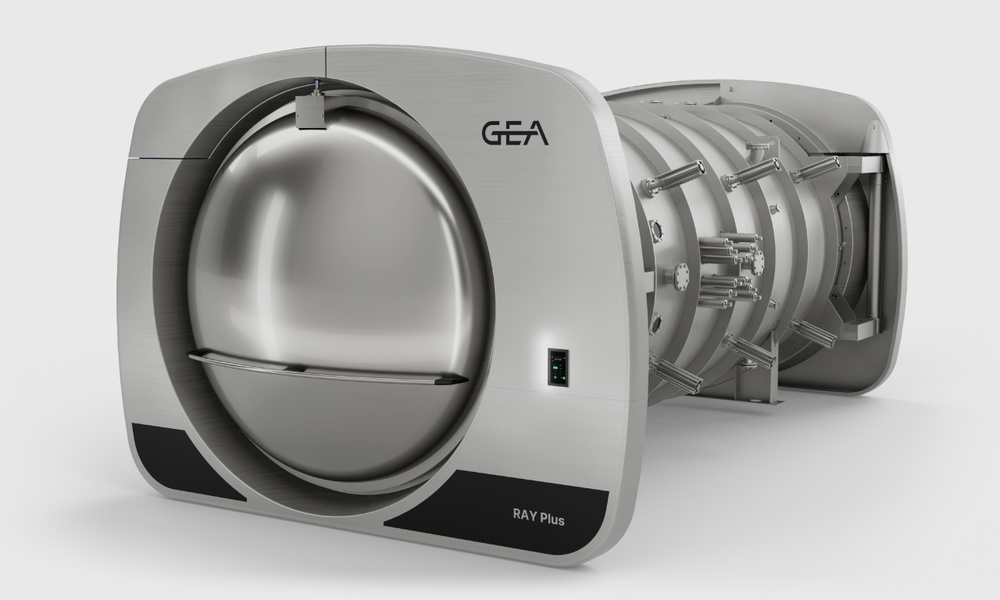

Die Serie RAY Plus Gefriertrockner bietet einen Größenbereich von 45 m² bis 180 m² pro Kabinett mit Heizplatten in 10, 15 oder 20 Fächern und Kondensatoren auf beiden Seiten. Quelle: GEA Group Aktiengesellschaft

Die neue Serie kann in bestehende RAY-Gefriertrockner integriert und an verschiedene Kühl- und Heizlösungen, wie moderne Wärmepumpen, angeschlossen werden. Durch den Betrieb bei niedrigeren Temperaturen mit höheren Chargenbeladungen erreicht der RAY Plus die gleiche Tageskapazität bei geringerem Energieverbrauch. Die Flexibilität des Systems ermöglicht hohe Sublimationsraten (>3kg/m²h) oder eine höhere Kapazität bei niedrigem Vakuum (<0,15mBar) mit Standard-Kühllösungen.

Ab dem Modell RAY 125 Plus sind die Gefriertrockner mit vier Kondensatoren (drei im Betrieb, einer im Abtauprozess) ausgestattet. Sie bieten eine größere Kondensationsfläche und ermöglichen eine um circa 6 Grad celsius wärmere Kondensatortemperatur, was wiederum höhere Sublimationsraten bei niedrigerem Vakuum unterstützt.


Hygiene und Ergonomie

Die RAY Plus-Kabinen sind für eine effiziente Spülung konzipiert, bei der das gesamte Wasser in die Ablaufrinnen am Boden der runden Kabine fließt. Restwasser kann schnell durch kurzes Absaugen entfernt werden. Zudem ist eine interne Kamera integriert, die den Zustand der Kabine während des Betriebs überwacht.



Benutzerfreundliche Schnittstelle

Die Baureihe verfügt über eine intuitive Bedienoberfläche an der Gerätevorderseite, die einfach zu bedienen ist und einen Fernzugriff ermöglicht. Für den detaillierten Betrieb und die Fehlersuche steht weiterhin das umfangreiche PC-basierte Steuerungssystem zur Verfügung.



Bewährtes Schienensystem und Wagenkonfigurationen

RAY Plus verwendet Trolleys mit dem bewährten GEA-Schienensystem mit 80 Millimeter Edelstahlrohren. Die Wagen sind in Konfigurationen mit 20, 30 oder 40 Fächern erhältlich. Die 30-Fächer-Lösung ist mit bestehenden RAY-Kabinen kompatibel. Optional sind auch ein automatisches Be- und Entladen der Wagen sowie Lösungen zum Befüllen und Reinigen der Tabletts erhältlich.
