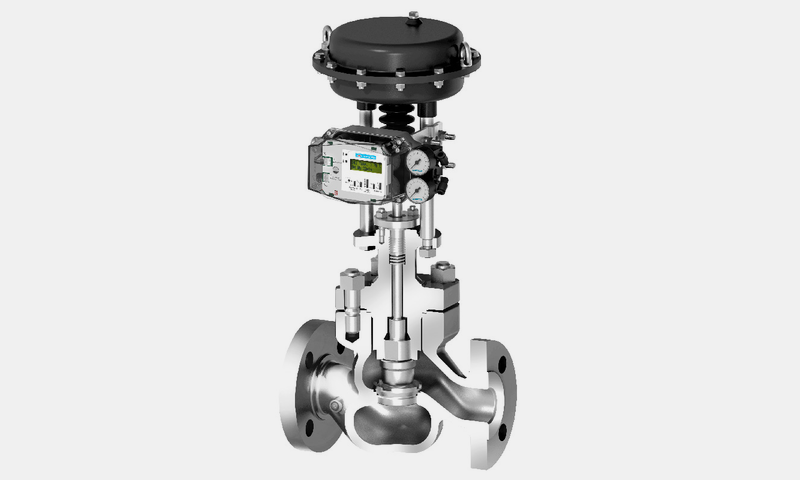

STEVI Pro

Das Hochleistungs-Stellventil für ein professionelles Regeln vor allem bei kritischen Anwendungen ist jetzt auch in den Druckstufen PN 63 bis PN 160 und ANSI Class 600 in den Gehäusewerkstoffen Stahlguss und Edelstahl verfügbar.

• Präzise und leistungsstark durch optimierte Kennlinien-Qualität
• Variabel durch vielfältig reduzierbare KVS-Werte
• Variabel durch Abdicht-Varianten (PTFE-Dachmanschette, PTFE-Packung, Graphit-Packung, Edelstahl-Faltenbalg, EPDM-Abdichtung)
• Variabel durch auswechselbare Innengarnitur
• Geräusch-Minimierung durch mehrstufige Innengarnitur (optional)
• Sicher durch ausblassichere Spindel
• Sicher durch schaftgeführten Kegel
• Sicher durch doppelwandigen Faltenbalg (optional)
• Langlebig durch Präzisions-Spindelführung
• Präzise durch nochmals verbesserte Regelgenauigkeit (optimierte Strömungswege)
• Flexibel durch hohe Differenzdruckverhältnisse
• Kegel-Ausführung Parabol-Kegel, optional: Laternen- beziehungsweise Loch-Kegel (jeweils optional: druckentlastet)
• Größen DN 15-250 / NPS 1“-8“
• Druckstufen PN 16-160 / ANSI Class 150-600
• Aktorik Mit elektrischen oder pneumatischen Antrieben
• Gehäuse-Werkstoffe zum Beispiel EN-JS1049, 1.0619+N, SA216WCB, 1.4581
• Durchfluss-Medien zum Beispiel Heißwasser, Dämpfe, Gase, Kältemittel, Kühlsole

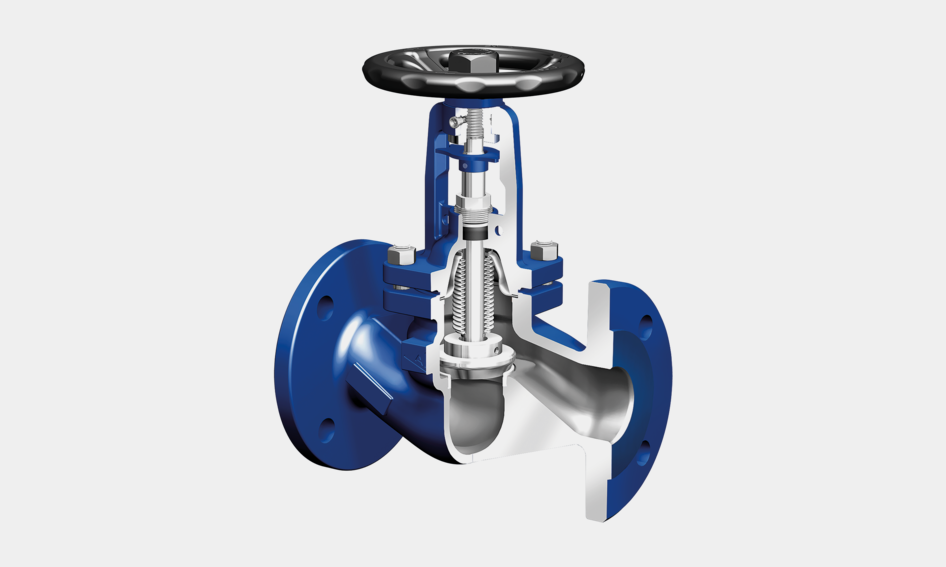

FABA

Faltenbalg-Ventile FABA jetzt auch für Mitteldruck (PN 63-160) in den Nennweiten DN 10-100 sind zuverlässig dicht selbst unter hoher Druckbelastung durch Faltenbalg-Abdichtung, die Kammprofil-Dichtung und den stellitierten Kegel mit Kantensitz (optimales Härtegefälle Stellit 6 / Stellit 21).

• Durch Entlastungskegel noch applikationssicherer (optional ab DN 65)
• Langlebig und funktionssicher durch Positionierung des Faltenbalgs außerhalb des Mediums
• Langlebig durch lange modifizierte druckfeste Faltenbalg-Ausführung
• Langlebig durch verstärkten Faltenbalg bis 10.000 Lastspiele
• Geprüfte Dichtheit: Abschlussprüfung mit Luft für alle Armaturen (Leckrate „A“ gemäß DIN EN)

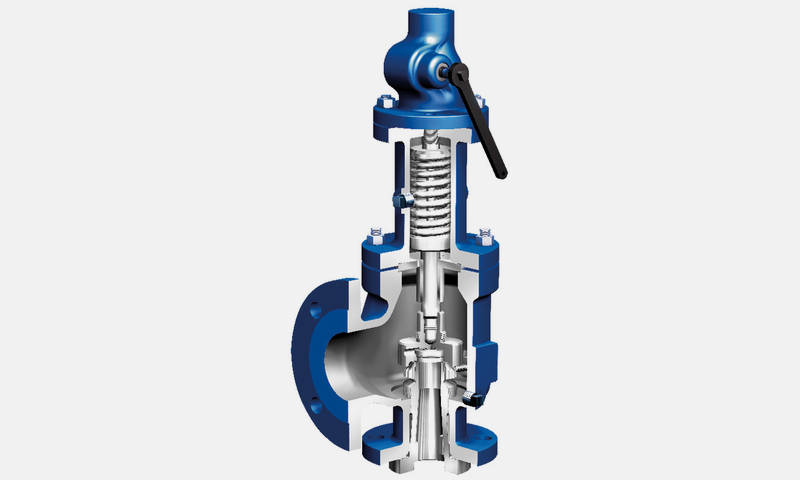

REYCO

Präzises Ansprechverhalten, Wendekegel, optimale Kegelzentrierung – bis 6000 psi (414 bar).

Leistungsstark: Einsatz im Öl-/Gasbereich (REYCO®).

Flexibel: Optional in den Werkstoffen Monel, Duplex, Super Duplex und Hastelloy.

Handlingstark: servicefreundlich durch Wendekegel (beidseitig einsetzbare Dichtplatten).

Langlebig: hohe Lebensdauer, da korrosionsbeständig durch Faltenbälge in Inconel 625 und zur Gegendruckkompensation.

Zuverlässig & beständig: präzise Wiederholgenauigkeit des Ansprechdrucks sowie höhere Lebensdauer durch sichere Düsenzentrierung (Gewinde der Düse nahe am Sitz).

Funktionssicher: hohe Funktionssicherheit durch optimale Zentrierung des Kegels auf dem Sitz (zweiteilige Spindel).

Flexibel: multifunktional umbaubar durch Baukastensystem (standardisierte Innengarnitur).

​

Gleiche Innenteile unabhängig vom Einsatzmedium Dämpfe, Gase und Flüssigkeiten.

Flexibel & handlingstark: breite Einsatzmöglichkeit durch normierten O-Ring-Weichdichtungskegel.

Handlingstark: gleicher Stellring pro Ventilgröße (Kennbuchstaben).

​

Zertifizierte Sicherheit durch EC-Type Examination (Module B), Quality-Assurance System (Module D) und Konformitätserklärung nach PED 2014/68/EU.

Technik im Überblick

• Bauart EN und ASME
• Direkt wirkend, federbelastet
• Ausführungen Geschlossene Haube, offene Haube, mit Anlüftung, ohne Anlüftung (gasdicht)
• Ausrüstung EPDM-Faltenbalg, Edelstahlfaltenbalg Weichdichtungskegel, Berstscheibe, Wechselventil, Näherungsschalter, Heizmantel
• Einsatzbereiche zum Abblasen von Dämpfen, Gasen, Flüssigkeiten und Wasserdampf aus Druckbehältern und Dampfkesseln

EN-Standard

• Nennweite: DN 15-250
• Nenndruck: PN 16-100
• Ansprechdruck: 0,2-100 bar
• EN-Werkstoffe / Temperaturen:
• EN-JL1040 -10 bis +300 Grad Celsius
• EN-JS1049 -10 bis +350 Grad Celsius
• 1.0619+N -60 bis +450 Grad Celsius
• 1.4408 -60 bis +400 Grad Celsius
• 1.4581 -60 bis +400 Grad Celsius

Anforderungen DIN EN ISO 4126, VdTÜV-Merkblatt 100, TRD 421 / 721, AD2000-A2

ASME-Standard

• NPS 1/2"-8"
• Class ANSI 150-2500
• Ansprechdruck: 15-6000 psi (414bar)
• ASME-Werkstoffe / Temperaturen:
• SA216WCC -20 bis +800 Grad Fahrenheit (-29 bis +427 Grad Celsius)
• SA217WC6 -20 bis +1000 Grad Fahrenheit (-29 bis +538 Grad Celsius)
• SA352LCC -51 bis +653 Grad Fahrenheit (-46 bis +345 Grad Celsius)
• SA351CF8M -321 bis +1000 Grad Fahrenheit (-196 bis +538 Grad Celsius)
• Sonderwerkstoffe Monel, Duplex, Super Duplex und Hastelloy auf Anfrage
• Anforderungen ASME Code Section XIII (ehemals Section VIII Div. 1), API526
