Hydrauliksysteme und
hydraulische Antriebe

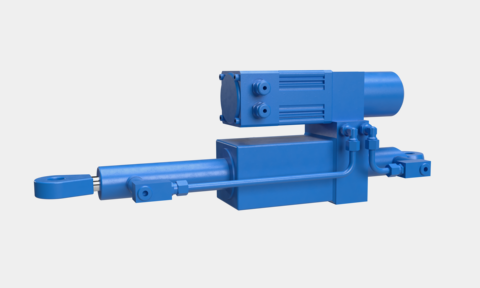

EHS-DC

Der EHS-DC ist ein elektrohydraulischer Linearantrieb. Er vereint die Vorteile elektrischer und hydraulischer Antriebe und als Resultat können Sie auf zeitintensive Installationsarbeiten und Inbetriebnahmen verzichten. Die Kombination aus Hydraulikzylinder mit angebauter PMT-Unit (Pumpe-Motor-Tank-Einheit) erlaubt eine kompakte Bauweise bei hoher Leistungsdichte, die bereits alle hydraulischen Komponenten enthält und bei der die hydraulischen Rohrleitungen und Verbindungen auf ein Minimum reduziert wurden.

Die wartungsfreie Antriebseinheit wird direkt, ohne aufwendige Installations- beziehungsweise Spülvorgänge, an die Armatur angeschlossen und betrieben. Für den Einsatz mit Sicherheitsfunktion kann auf federbelastete einfachwirkende Hydraulikzylinder beziehungsweise Blasen-/Kolbenspeicher zurückgegriffen werden, die innerhalb kürzester Zeit in die Sicherheitsstellung verfahren. Für eine Anbindung an das kundenseitige Steuersystem stehen verschiedene Module der PCM Reihe zur Verfügung. Diese ermöglichen, unterschiedliche Fahrmodi einzustellen oder auch Signale, diskret oder über ModBus (auch redundant), an die kundenseitige Steuerung zu übergeben.

Die elektrische Anbindung kann sowohl über diskrete Signale, als auch über eine Busanbindung erfolgen und ist somit geeignet für Industrie 4.0 und IoT Anwendungen. Auf Wunsch können auch existierende Hydraulikzylinder nachträglich mit einer PMT-Unit ausgestattet werden.

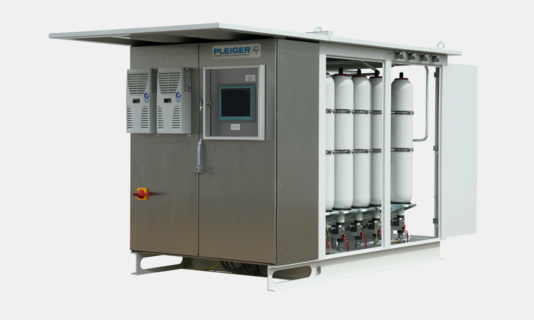

Hydraulikstationen für Kraftwerke

Pleiger bietet Systemlösungen für Kraftwerksanwendungen, die auf die individuellen Anforderungen verschiedener Antriebsanwendungen und -funktionen abgestimmt sind. Zudem bietet das Unternehmen eine große Auswahl an Hydraulikaggregaten, Linear- und Drehantrieben, redundanten PLC-basierten Steuerungssystemen und Datenverbindungskommunikation mit dem Hauptsteuerungssystem. Die kompletten Systemlösungen sorgen nicht nur für eine einfache Installation und Inbetriebnahme, sondern auch für zuverlässige Betriebs- und Sicherheitsfunktionen.

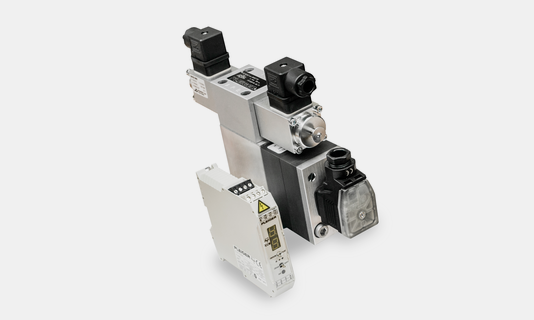

Kontinuierliche Stellungsanzeige

Die hydraulische kontinuierliche Positionserfassung von Pleiger basiert auf einem standardisierten digitalen Volumenzähler in Kombination mit dem Steuermodul CCM (Continuous Control Module). Diese Positionserfassung ermöglicht hoch wiederholgenaue Volumenmessung. Die Messung erfolgt direkt in der Steuerleitung, sodass eine aufwendige hydraulische Schaltung des Ölstromes in den Rücklauf nicht erforderlich ist. Das Steuermodul CCM nutzt einen hochkomplexen Algorithmus zur exakten Messung des tatsächlichen Volumenstromes. Der implementierte Selbstlernmodus ermöglicht durch eine Lernfahrt die Verwendung eines beliebigen leckagefreien hydraulischen Antriebes. Die Steuerung ist somit für nahezu alle Antriebsgrößen verwendbar.

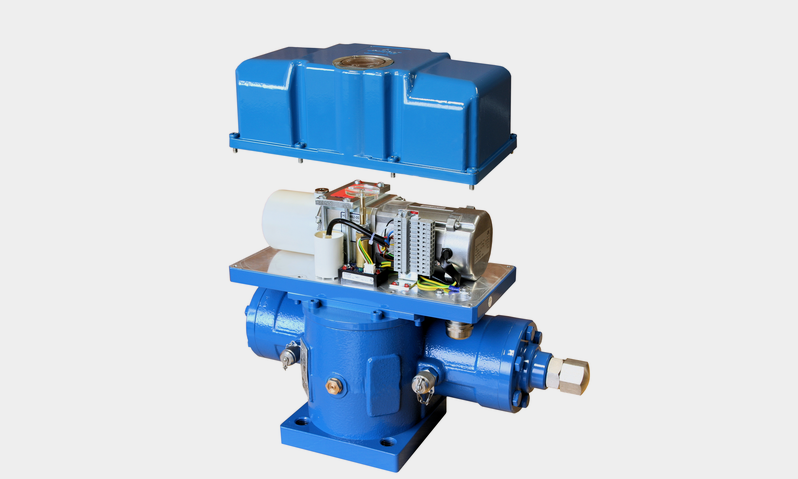

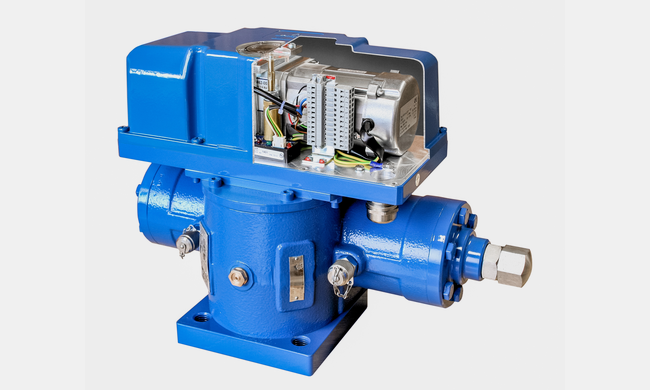

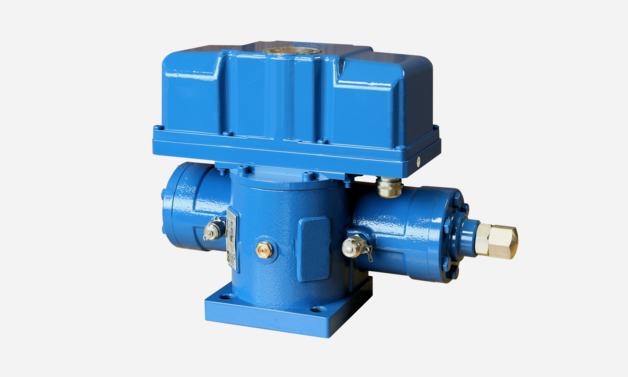

Elektrohydraulische Antriebe der EHS-D3 Serie

Elektrohydraulische (Schwenk-) Antriebe der EHS-D3 Serie verbinden die Vorteile von elektrischer sowie hydraulischer Antriebstechnik, und sind für die sofortige Inbetriebnahme vorbereitet. Eine Kombination von EHS Power Pack, gepaart mit einem hydraulischen STK Antrieb ermöglicht eine leistungsfähige Einheit, die elektrisch angesteuert wird und Drehmomente bis zu 50.000Nm erzeugt. Sie enthält ein geschlossenes Hydrauliksystem, welches ohne externe Hydraulikleitungen auskommt, und durch das wartungsfreie Design flexibel einsetzbar ist. Die elektrische Anbindung kann sowohl über diskrete Signale, als auch über eine Busanbindung erfolgen und ist somit geeignet für Industrie 4.0 und IoT Anwendungen. Egal ob Kugelhahn oder Absperrklappe, trocken oder nass aufgestellt, der EHS-D3 ist in einer Vielzahl von Ausführungen erhältlich.
