MESSE SPECIAL Valve World Expo



 Produktion, Installation und Services

Regelventile und Spezialarmaturen

ARCA Regler GmbH

Arca, ein Unternehmen das Regelventile und Spezialarmaturen für unterschiedliche Industrien entwickelt, nachhaltig produziert und installiert, bietet nun auch umfangreiche Services zur sicheren und effizienten Regelung von Prozessen. Von der Projektberatung, über die Wartung bis zur Prozessoptimierung. Auf der Valve World Expo 2024 präsentiert das Unternehmen sein Portfolio in Halle 3 am Stand C52

​



Ecotrol Regelventil

Das Ecotrol-Durchgangsregelventil ist flexibel und wartungsarm als Allrounder in vielen Prozessen und Branchen im Einsatz. Das modulare System aus Gehäuse und Gehäusedichtung, Innengarnitur, Ventilsitz, Spindelabdichtung, Ventilantrieb und Stellungsregler bietet die maßgeschneiderte und damit ideale Regellösung für den Prozess. Die Systembaureihe ECOTROL regelt sowohl Dampf, Gas, Öl als auch andere flüssige Aggregatszustände und ist damit universell einsetzbar.

Diverse innovative Konstruktionselemente und eine exakt auf die Strömungsbedingungen ausgelegte Innengarnitur garantieren hohe Effizienz, Zuverlässigkeit und Sicherheit. Das patentierte ECOTROL-Klemmsitz-System steht für eine einfache Wartung des Durchgangsregelventils ohne Sonderwerkzeuge. Damit sind funktionsrelevante Innenteile schnell und kostengünstig vom eigenen Wartungspersonal zu wechseln.

Ecotrol steht für ganzheitlich gedachte Technik mit hohem Service- und Wartungskomfort, geringen Betriebskosten und niedrigen Lebenszykluskosten.

Details:


  • Baureihe 8C/ 6N/ 6H
  • DN 15–100 / ½"-4‘‘ / DN 125-800 / 5“-32“ / DN 15-450 / ½“-18"
  • PN 16-63 / PN 16-63 / PN 100-250
  • ANSI Class 150-600 / ANSI Class 150-600 / ANSI Class 900-1500
  • Temperaturbereich -196 bis 650 Grad Celius

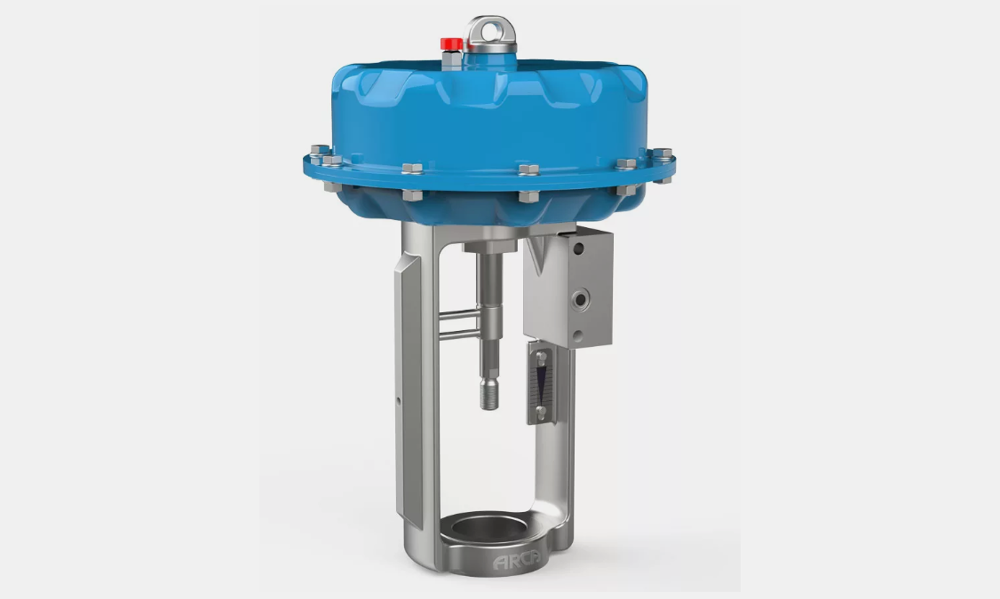

Arca­Drive Pneumatischer Stellantrieb

Arcadrive, der pneumatisch aktivierte Mehrfeder-Membranantrieb, kommt für nahezu alle hochwertigen Regelaufgaben in den verschiedensten Industriebereichen zum Einsatz. Dabei sind nicht nur alle aktuell gültigen Richtlinien zur Arbeitssicherheit berücksichtigt, sondern auch besondere Ansprüche an Nachhaltigkeit und Minimierung von Einflüssen auf Menschen und Umwelt bedacht worden.

Die Möglichkeit zum Anbau des Stellungsreglers mit integrierter Luftführung und optionaler Federraumbeschleierung führt zu einem völlig wartungsfreien Betrieb der Anlage. Die Instrumentenluft wird hierbei nicht nur zur Betätigung des pneumatischen Stellantriebs genutzt, sondern sie beschleiert nach der Betätigung des Ventilantriebs auch den Federraum. So wird der Regelantrieb vor aggressiven und korrosiven Umgebungseinflüssen geschützt. Damit bieten die Stellantriebe überdurchschnittliche lange Lebenszyklen bei geringsten Kosten.

Das breitgefächerte Antriebsprogramm bietet den jeweils passenden Ventilantrieb – von sehr geringen bis zu sehr hohen Stellkräfte oder Drehmomente. Die pneumatischen Antriebstechnologie komplett am Unternehmens-Standort angefertigt. Hier entwickelt und fertigt Arca auch Pneumatikantriebe, die das Standardsortiment nicht abdeckt. Seien es Ausführungen für extrem kurze Stellzeiten oder besonders sicherheitsorientierte Aufgabenstellungen. Optional können die pneumatischen Stellantriebe zusätzlich mit einer Nothandverstellung ausgerüstet werden. Sollten darüber hinaus Elektroantriebe und Hydraulikantriebe gewünscht sein, werden Kunden natürlich auch in diesen Fällen von Arca bedient.

Details:


  • Temperaturbereich -20 bis 80 Grad Celius
  • Stellsignal: maximal 6 bar
  • Stellkraft: bis 149kN
  • Größe: 56 – 2.825cm2
  • Hub: bis 250 Millimeter

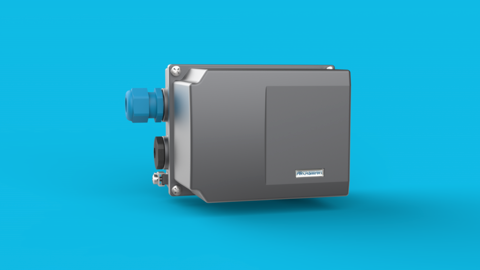

Arca Stellungsregler

Die Stellungsregler sind exakt an Regelaufgaben angepasst. Als Bindeglied zwischen der Steuerung und dem Ventil verarbeiten Arca-Stellungsregler die ankommenden Signale und wandeln diese in die Arbeitsebene für das Ventil. Von pneumatischen über elektrische, bis hin zu Bus-Signalen verarbeitet der Prozessregler alles und kompensiert sämtliche negativen Einflüsse. Bei den digitalen Stellungsreglern können vor Ort noch Anpassungen vorgenommen werden.

Der klassische Anbau nach IEC 60534 (NAMUR) basiert auf herstellerunabhängigen mechanischen Schnittstellen an Antriebslaterne und Antriebsspindel. Einfacher, robuster und vibrationsfester ist der direkte, integrierte Stellungsregler-Anbau. Der erfolgt mit zwei Schrauben an der Antriebslaterne. Der Hubabgriff befindet sich innerhalb der Laterne und ist damit besser geschützt als beim IEC 60534 (NAMUR)-Anbau.

Beim integrierten Anbau nach VDI/VDE 3847 sind wie beim IEC 60534 (NAMUR)-Anbau genormte mechanische Schnittstellen an Antriebslaterne und Antriebsspindel vorgesehen. Die Antriebsschnittstelle ist aber zugleich pneumatische Schnittstelle, sodass der Stelldruck wie beim direkten Anbau durch die Antriebslaterne in den Antrieb geführt wird.

Der patentierte Arcaplug-Hubabgriff verbindet bei den Stellungsreglern die Ventilspindel mit dem Hubabgriffhebel. Dadurch vermeiden die Regler eine Hysterese, starke Schwingungen oder Stöße – und damit Verschleiß.

Powertrol Dampfkonditionierung

Die Powertrol-Familie löst die vielseitigen und steigenden Anforderungen an die Dampfkonditionierung und Kühlung mit einem flexiblen Konstruktionsprinzip und höchster Effizienz. Das Baukastensystem und dessen Produktvielfalt bietet für jede Dampfkühler-Anwendung das passende Konzept. Angefangen mit der klassischen Sitz- oder Spindeleinspritzung bis hin zur hochtechnisierten Zweistoffdüse. Die flexiblere Betriebsweise moderner Kraftwerke mit steigenden Ansprüchen an Temperaturen, Drücke und weitere Entwicklungen in der Kraftwerkstechnologie werden durch die stetige Leistungserweiterung der Innengarnituren und Armaturengehäuse der Dampfumformstationen beantwortet.

Die Lochdrosselkörper werden entsprechend den Strömungsbedingungen sowie dem geforderten Schallpegel und Stellverhältnis berechnet und ausgeführt. Das Gehäuse der Armaturen im Bereich der Dampfkonditionierung wird nach dem aktuellen Stand der Technik und Produktionsverfahren modelliert und gefertigt –so werden die leistungsfähigen Lösungen sämtlichen Anforderungen an höhere Temperaturgradienten beim Anfahren und der Lebensdauer aufgrund thermischer Ermüdung stets gerecht. Für Sicherheitsapplikationen wird ein Schmutzsieb im Dampfeintritt vorgeschaltet. Dies verhindert das Eintreten von Fremdkörpern und schützt vor Defekten. Powertrol steht für hohe Regelleistung in der Dampfkonditionierung mit bewährtem Service- und Wartungskomfort.

Details:


  • Baureihe 500
  • DN 15 – DN 800 / ½“ – 32“
  • PN 16 – PN 400
  • ANSI Class 150 – 2500
  • Temperaturbereich -10 bis 650 Grad Celsius

Standort

​

​


Halle 3 / C52
