 Massgeschneiderte Nachrüstung für Eisbrecher

Kunststoffleitungen ersetzen Stahlrohre

Georg Fischer GmbH

Um die maximale Leistung ihres Eisbrechers Oden zu gewährleisten, entschied sich die schwedische Schifffahrtsbehörde dazu, die Stahlrohre für die Bugstrahler mit einer Komplettlösung von GF Piping Systems zu ersetzen. Umfassende Engineering-Leistungen ermöglichten die effiziente Nachrüstung von thermoplastischen Rohrleitungskomponenten mit einer Gesamtlänge von 200 Metern.

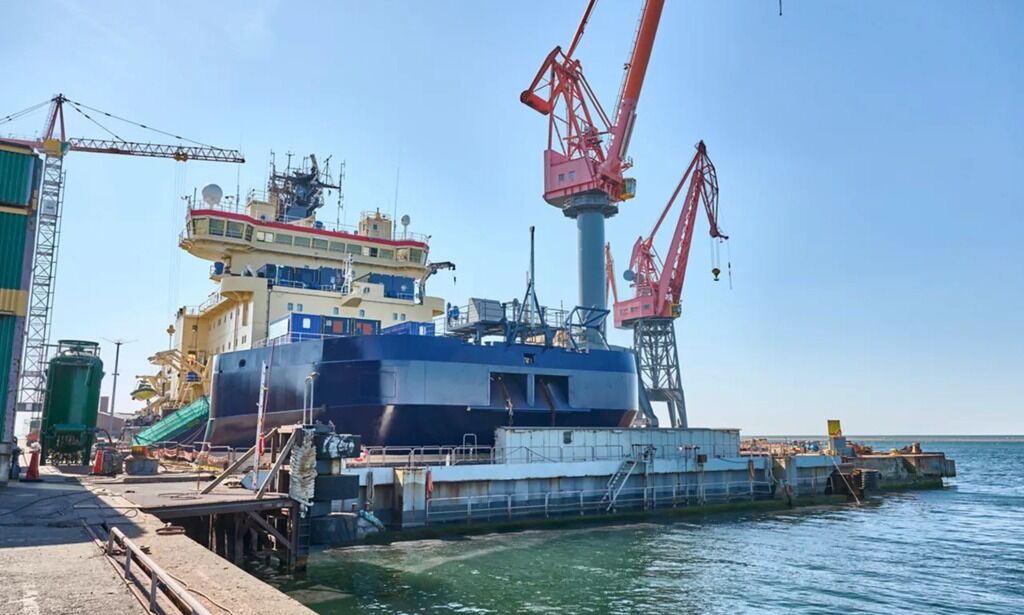

Als eines der leistungsstärksten nichtnuklearen Schiffe seiner Art ist die Oden im Winter in der gesamten Ostsee im Einsatz. Den Rest des Jahres verbringt der Eisbrecher als Forschungsplattform für schwedische Polarexpeditionen in der Arktis. Um die hohen betrieblichen Anforderungen zu erfüllen, wurde die Oden so konzipiert, dass sie dank eines viereckigen Bugs, einer speziellen Rumpfform und übergroßer Ruder äußerst manövrierfähig ist. Darüber hinaus nutzt das Schiff Bugstrahler, die unter hohem Druck Wasser auf das Eis sprühen, was die Reibung zu reduziert und somit die Energieeffizienz verbessert. Ursprünglich war das System auf Stahlrohre angewiesen, um die hohen Durchflussraten und Drücke für diesen Prozess zu bewältigen. Aufgrund wiederkehrender Korrosionsprobleme war es jedoch nötig, das System endgültig auszutauschen.

GF Piping Systems lieferte ein 200 Meter langes HDPE-Rohrleitungssystem in der Dimension DN1000 sowie 100 Elektroschweissfittings und Muffen aus PE100. Aufgrund der engen Platzverhältnisse an Bord konnten keine Standardkomponenten eingesetzt werden, daher leistete GF Piping Systems technische Unterstützung, um eine maßgeschneiderte Lösung zu entwerfen. Neben der Dimensionierung der Rohre waren dafür auch Leistungen wie eine Machbarkeitsstudie, Rohrspannungsanalysen, hydraulische Berechnungen sowie Analysen des Strömungsverhaltens und des Energieverbrauchs erforderlich.

Trotz der engen Platzverhältnisse an Bord der Oden und der Komplexität des Systems konnte die Nachrüstung von 14 Installateuren in 2.000 Stunden durchgeführt werden und war damit kostengünstiger als ein vergleichbares Metallsystem. Die thermoplastischen Rohre sind korrosionsfrei und haben daher auch eine längere erwartete Lebensdauer als Metall, während glatte Innenflächen das gleiche Durchflussvolumen wie Metallrohre in grösseren Dimensionen ermöglichen. Gleichzeitig haben die Engineering-Leistungen von GF Piping Systems zu einem sicheren und zuverlässigen Betrieb der Bugstrahler beigetragen.
